FBM 1

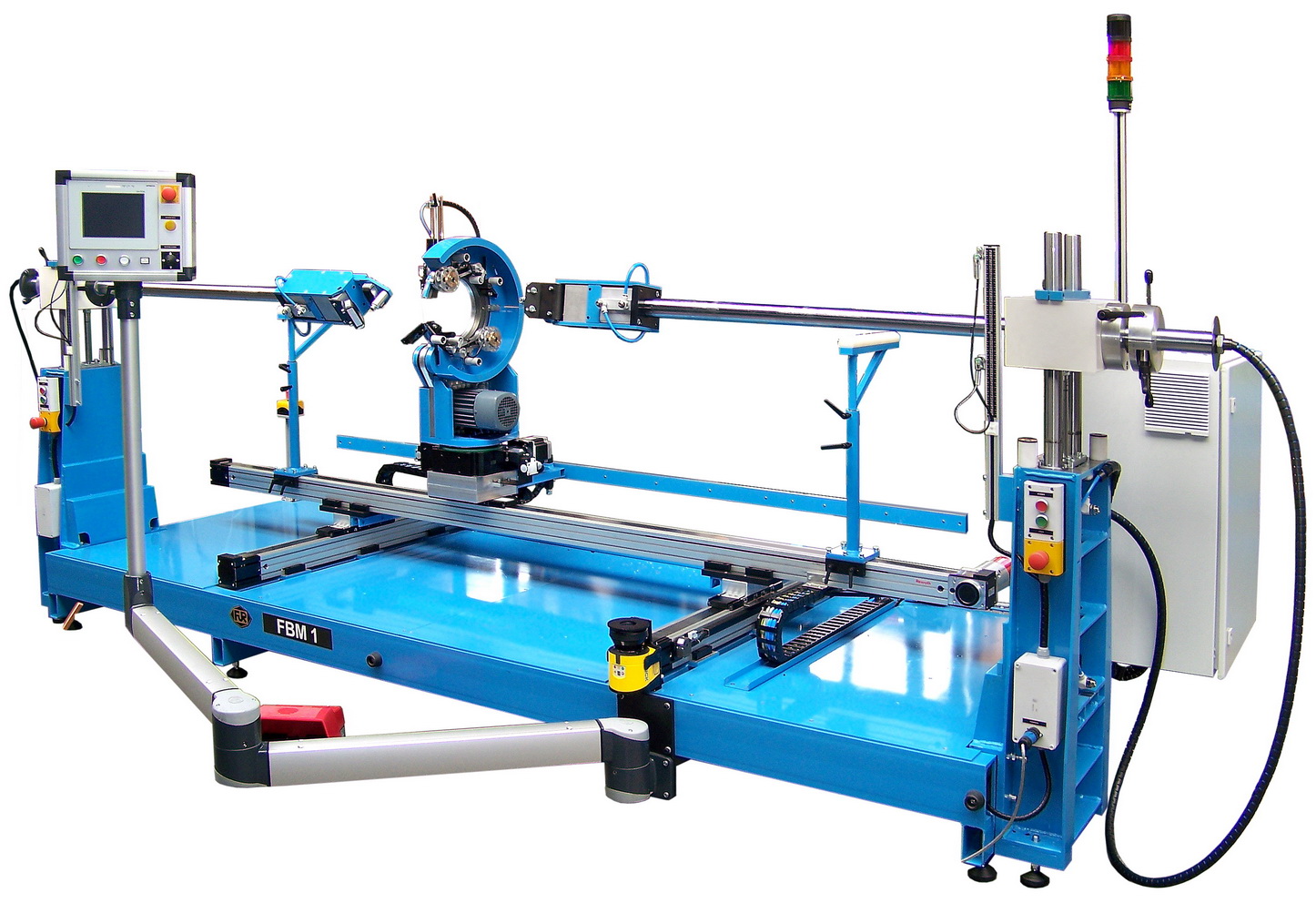

Die FBM 1 ist eine universell einsetzbare Bandagiermaschine für Formspulen. Es können bis zu 2 Bänder gleichzeitig, auch unterschiedlicher Bandqualitäten, verarbeitet werden. Durch unterschiedliche Wickelköpfe und seitlichen Stützvorrichtungen ist sie variabel für Kundenwünsche, und dementsprechend ausrüstbar.
Mit ihr können alle gebräuchlichen Isolierbänder verarbeitet werden. Nach der zuvor einprogrammierten Formspulenkontur, läuft der Isoliervorgang, SPS-gesteuert, automatisch ab. Damit kann jedes einmal einprogrammierte Programm jederzeit wieder aufgerufen werden. Somit erübrigt sich ein nochmaliges Ein-Teachen der Konturen.
Um eine vereinfachte und übersichtlichere Bedienung der Programmierung zu erreichen, wurde das Steuerpult mit einem Touchscreen-Display ausgestattet.
Die Bandagiergeschwindigkeit ist stufenlos regelbar, der Bandwickelkopf ist im Bremssystem regulierbar.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck der Spule (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Bandart (Material)
      da
    di
    b
    Falls unterschiedlich zur Bandbreite (b)
    Spulenabmessungen unbandagiert BA
    Bi
    L
    Augendurchmesser A
    Spulenschenkelquerschnitt SA
    Sb
    Sehne der Evolvente Sh
    Radius der Evolvente Sh
    Zu bandagierende Evolventenlänge C
    Öffnungswinkel α
    β
    Einzelanzahl der Leiter
    Gewünschte Überlappung
    Anzahl der Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
