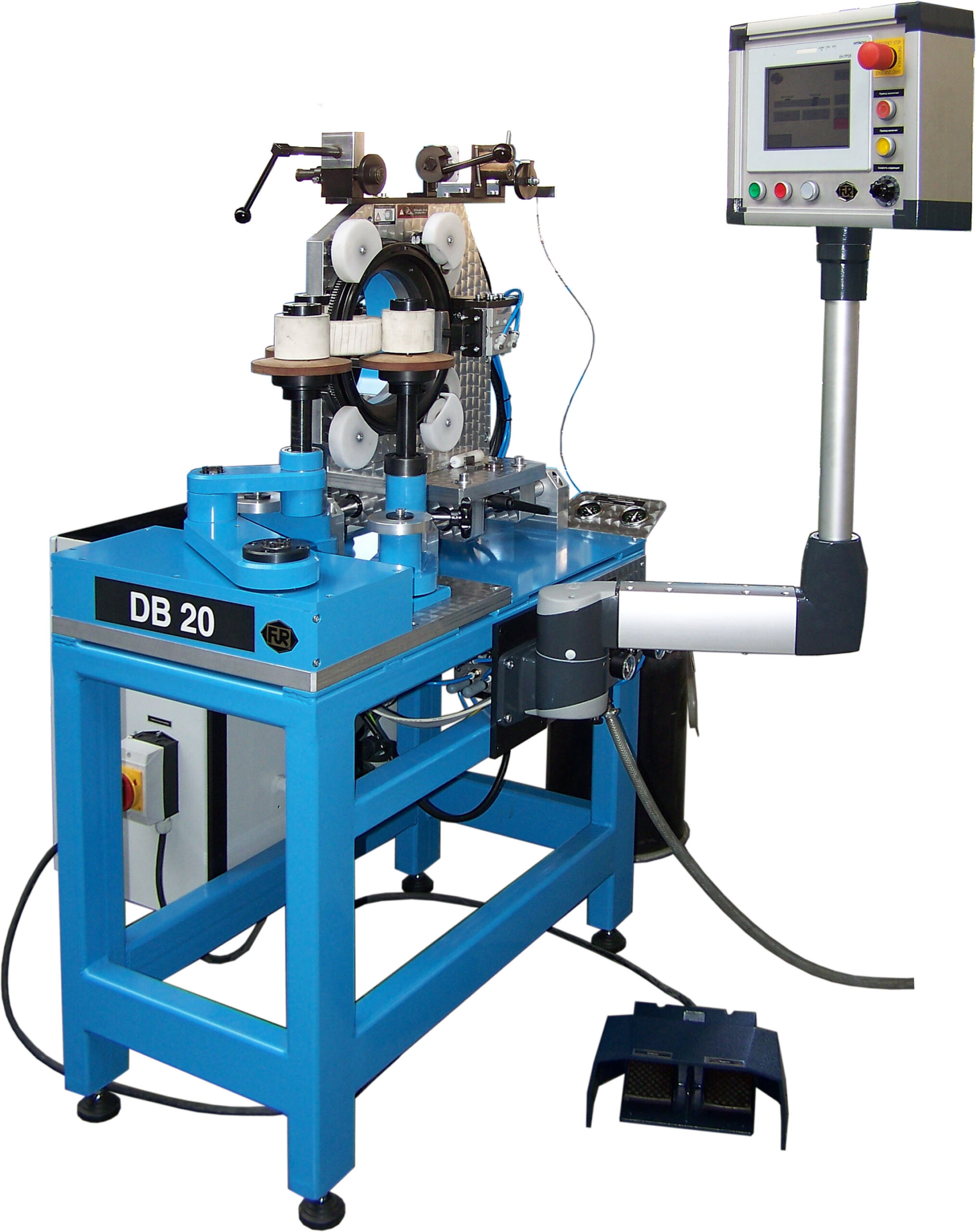

DB 20

Die DB 20 ist eine Drahtwickelmaschine, zum Bewickeln von Ringkernen mit rechteckigen, runden oder quadratischen Querschnitten.

Durch die elektronische Drehzahlregelung kann die Wickelgeschwindigkeit, innerhalb der jeweils gewählten Übersetzung des Programms, stufenlos und somit optimal den Arbeitsbedingungen angepasst werden.

Die Bedienung erfolgt über ein Touchscreen-Display.
Über dieses werden sämtliche Wickelparameter wie, Wickeldrehzahl, Drehrichtung des Wickelkopfes, Verlegevorschub, sowie die Windungszahl eingegeben. Der Wickelprozess erfolgt automatisch in Abarbeitung des jeweils abgespeicherten und angewählten Programms (50 Programme möglich). Die einzelnen Betriebsarten werden mit einer SPS gesteuert.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck der Spule (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser
    Kernabmessungen bewickelt da
    di
    h
    Kernabmessungen unbewickelt da
    di
    h
    Unbewickeltes Restsegment α
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
