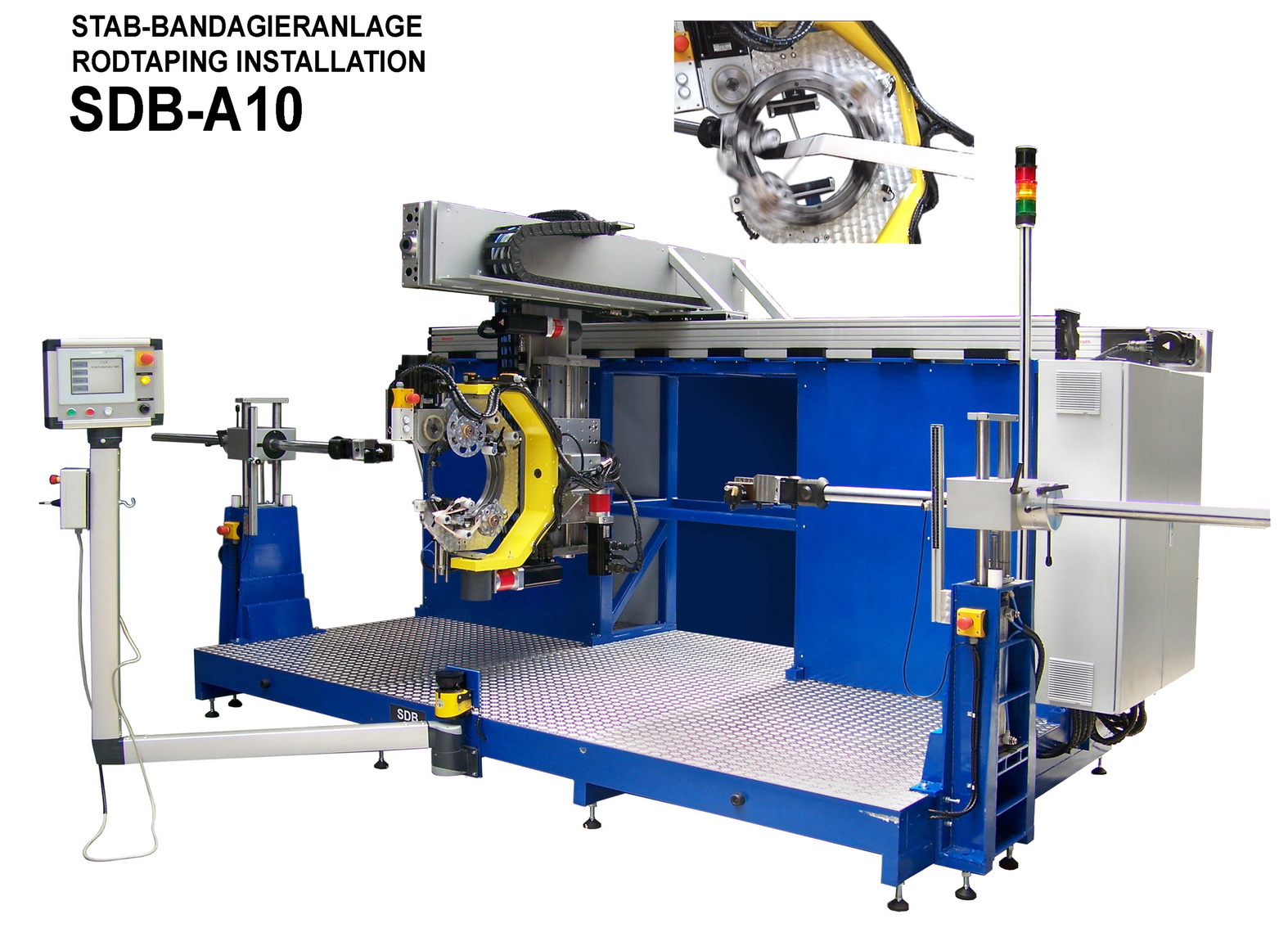

SDBA 10

Die neue vollelektronische Bandagieranlage SDB-A10 ist eine innovative Weiterentwicklung auf Basis der neu entwickelten Bandagieranlagen der Fa. F.U.R. Wickeltechnologie GmbH.
Diese Anlage ist mit flexiblen, einfach zu verfahrenden Stützen ausgestattet. Mittels des Luftkissenprinzips passen sich die Stützen jeglicher zu bewickelnden Körperkontur an (6-Achs-System), und bieten gleichzeitig einen stabilen Halt des Körpers beim laufenden Wickelprozess. Zusätzlich ist der Bandagierkopf mit einem pneumatisch zustellbaren Kopfstützsystem ausgestattet, wodurch sich die Anlage auch bei hohen Geschwindigkeiten durch einen sehr ruhigen Lauf auszeichnet. Durch die Kombination aller elektronisch gesteuerten Stützen wird beim Bandagiervorgang ein exaktes Wickelbild realisiert.
Durch eine elektronische Drehzahlregelung ist die Wickelgeschwindigkeit stufenlos und somit den jeweiligen
Arbeitsbedingungen optimal anzupassen. Sämtliche Wickelparameter (Teach-In-Verfahren) werden über eine Display-Bedienerführung eingegeben und sind jederzeit korrigierbar.
Eine SPS in Verbindung mit einer Klartextanzeige übernimmt sämtliche Steuerfunktionen.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

Rohrbandagieren

    Wicklungs-Nr.
    Besonderheiten (Lötfaden, Zwischenisolation)
    Materialart des zu bewick. Körpers (Werkstoff)
    Masse des Körpers (unbewickelt)
    Bandart (Material) da
    di
    b
    Falls unterschiedlich zur Bandbreite (b)
    Stab-/Rohrabmessungen unbandagiert Ma
    Mi
    Kegelaußendurchmesser M max
    L
    Lx1
    Lg1
    Ls1
    Lm1
    Ly1
    Lh1
    Anzahl der Abzweige n
    Besonderheiten der Bandlage (Lagenverkürzung)
    Anzahl der Lagen
    Winkel
    α
    β
    δ
    Krümmungen
    R a1
    R i1
    Sonstiges
    • X-Achse:
      Bewegung des Wickelkopfes in Längsrichtung
    • Y-Achse:
      Bewegung des Wickelkopfes in Querrichtung
    • W-Achse:
      Schwenken des Wickelkopfes

    Mit * gekennzeichnete Felder sind Pflichtfelder

    Formspulenbandagieren

      Wicklungs-Nr. 1 2 3
      Verwendungszweck der Spule (Trafo etc.)
      Besonderheiten (Lötfaden, Zwischenisolation)
      Bandart (Material)
        da
      di
      b
      Falls unterschiedlich zur Bandbreite (b)
      Spulenabmessungen unbandagiert BA
      Bi
      L
      Augendurchmesser A
      Spulenschenkelquerschnitt SA
      Sb
      Sehne der Evolvente Sh
      Radius der Evolvente Sh
      Zu bandagierende Evolventenlänge C
      Öffnungswinkel α
      β
      Einzelanzahl der Leiter
      Gewünschte Überlappung
      Anzahl der Lagen
      Sonstige Angaben

      Mit * gekennzeichnete Felder sind Pflichtfelder
