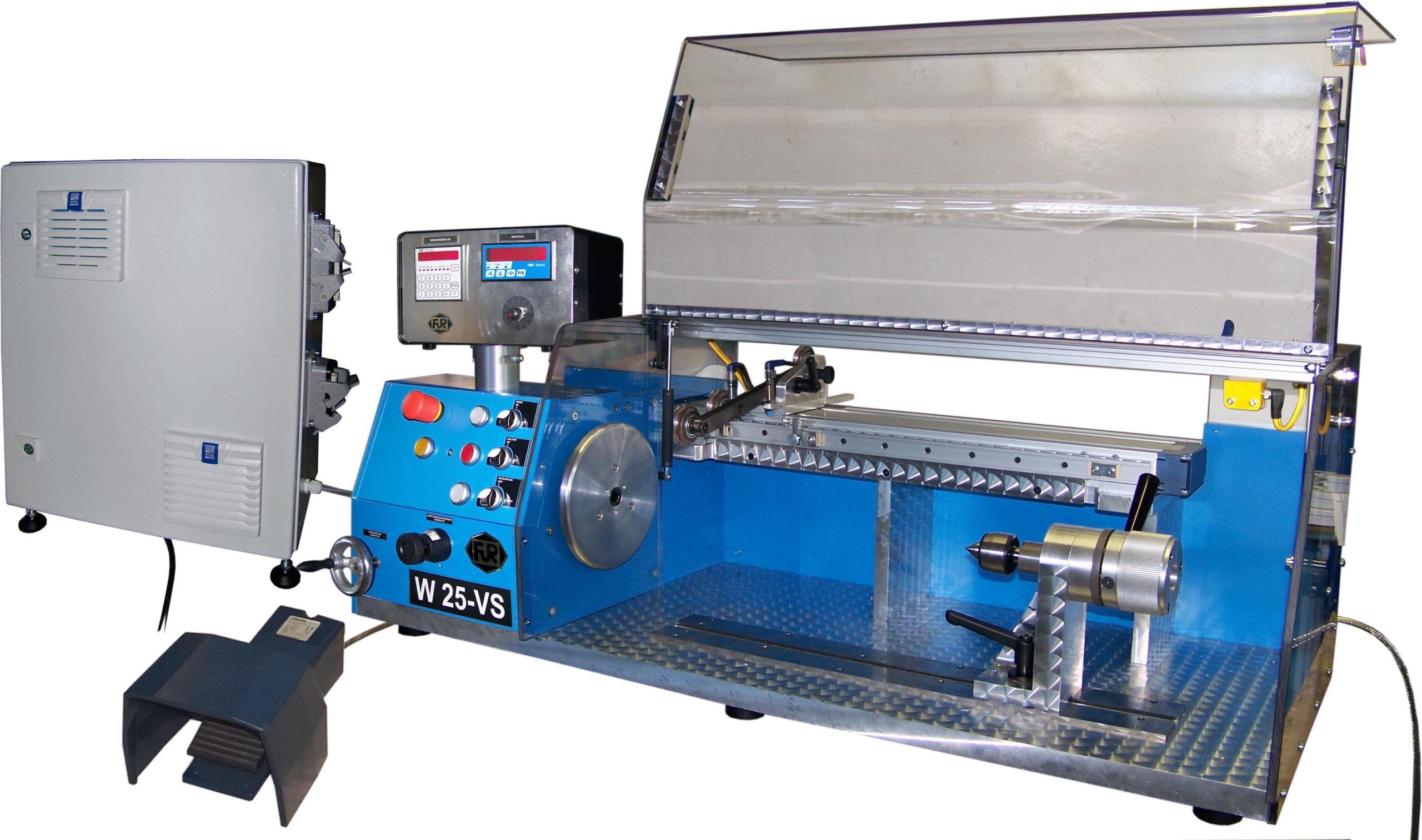

W25-VS

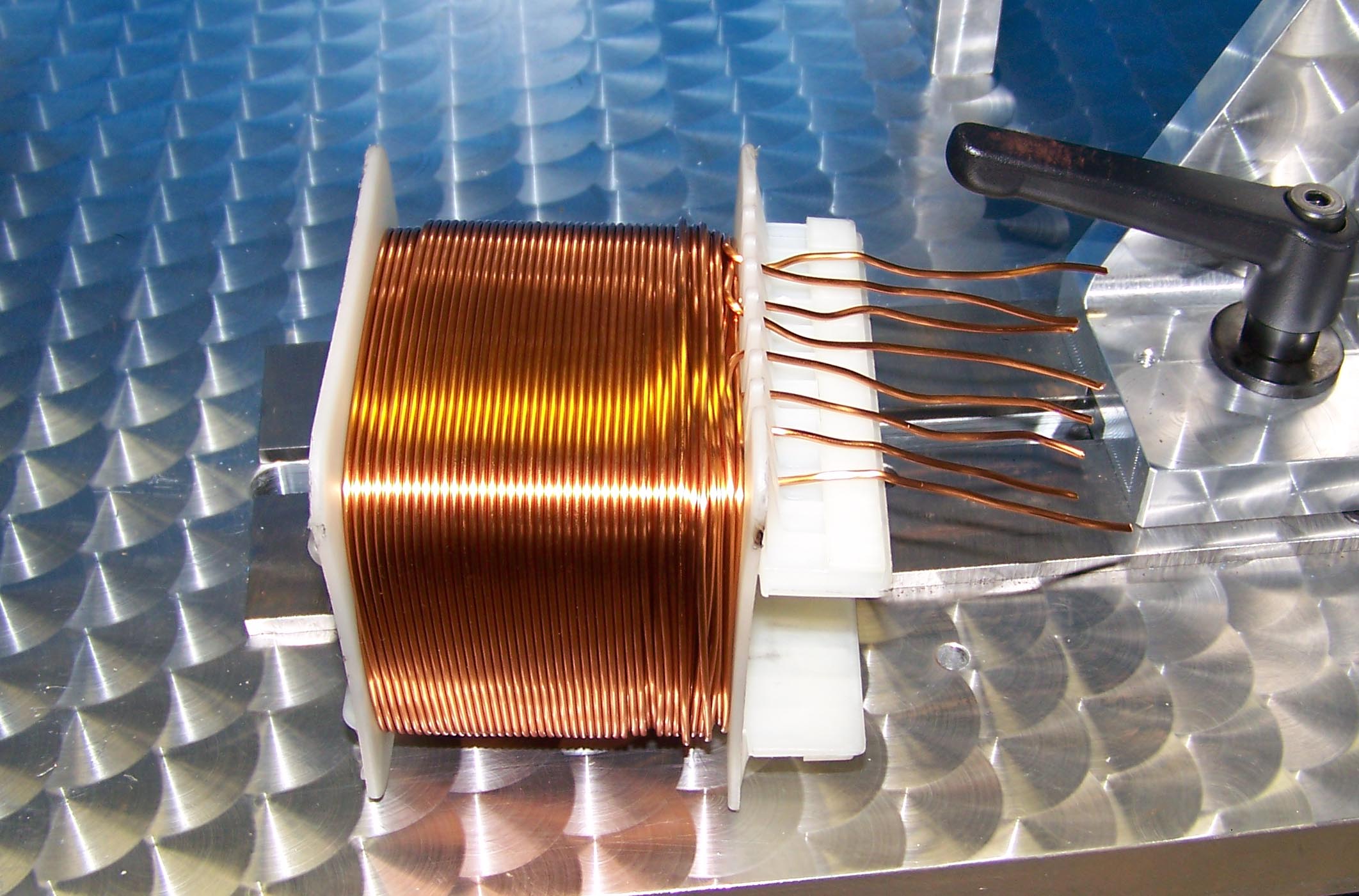

Die Lagenwickelmaschine W 25-VS ist eine vereinfachte, aber äußerst stabile, universell einsetzbare Maschine zum Wickeln von kleinen Lagenspulen, Kleintransformatoren, Relaisspulen usw..
Durch die hohen Drehzahlen ist sie trotz einfacher Bedienung für rationelles Wickeln in hoher Produktivität einzusetzen.
Durch das vorwählbare Zählwerk für Vorwärts und Rückwärtszählung in beiden Verlegungsrichtungen wird die Maschine kurz vor Erreichen der Endwindungszahl auf einen Schleichgang herunter gebremst. Dadurch wird die Wicklung bei Erreichen der Endwindungszahl windungsgenau gestoppt. Leuchttaster dienen zum Anzeigen und Umschalten der Wickelrichtung von Hand.

Durch stufenlose Verstellung lässt sich der Verlegungsvorschub genau dem Drahtdurchmesser anpassen.
Der Verlegeschlitten lässt sich durch Auskuppeln des Verlegevorschubes leicht mittels Handrad an jede beliebige Position führen.

Alle Teile der Maschine sind korrosionsgeschützt. Alle Antriebe verfügen über genügend Reserven um eine höchstmögliche Lebensdauer auch unter erschwerten Einsatzbedingungen zu erreichen.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck des Kernes (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser / Drahtquerschnitt
    Körperabmessungen L1
    L2
    A
    B
    a
    b
    da
    Spule rund
    Spule quadratisch
    Mehrfachwicklung
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Lagenabschaltung nach jeder Lage
    nach wieviel Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
