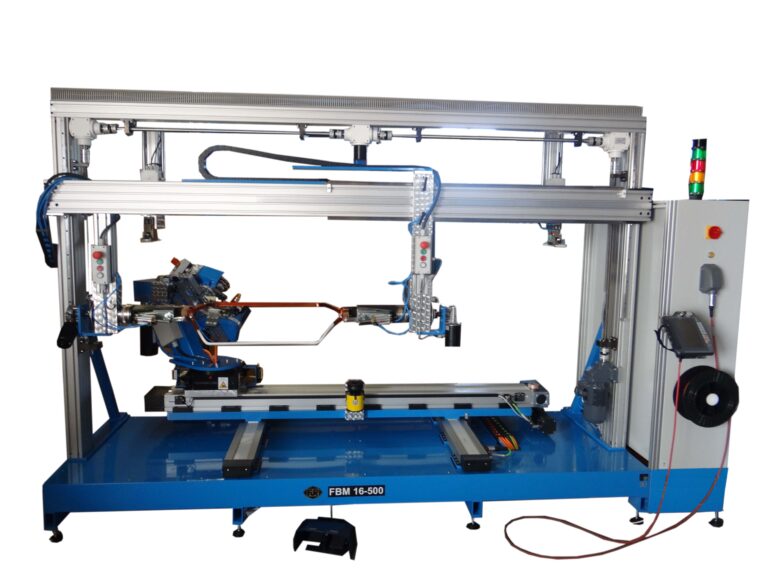

FBM 16-500

Die FBM16-500 ist eine weiterentwickelte Formspulbandagieranlage auf Basis der Bandagieranlage FBM1. Sie ist speziell für das Isolieren geschlossener Spulen, wie z.B. Formspulen in 500-1600mm Länge, auch „Nasenspulen“ genannt, entwickelt worden.

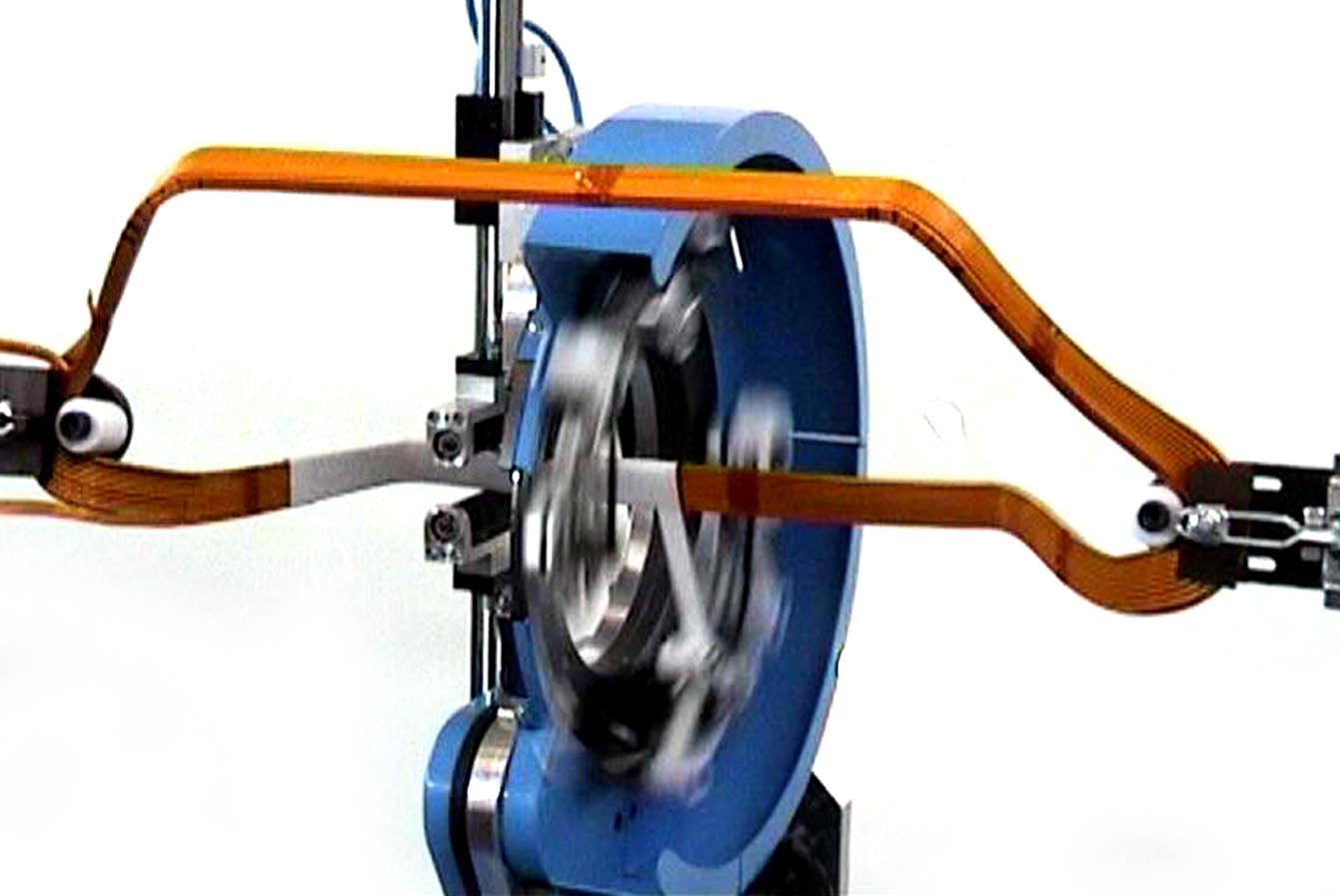

Zusätzlich zu den Bandkopfstützen ist die Anlage auch mit einem neuentwickeltem automatisch zustellbarem Spulenstützensystem ausgestattet, wodurch sich die Anlage auch bei hohen Geschwindigkeiten durch einen sehr ruhigen Lauf auszeichnet. Dadurch wird beim Bandagiervorgang ein exaktes Wickelbild realisiert. Die Automatisierung der Anlage wird durch eine 6-Achs-Steuerung realisiert. Nach dem Teachen der Spulenkonturen wird der komplette Wickelvorgang beider Schenkel inclusive Schwenkung der Spule elektronisch gesteuert.
Sämtliche Wickelparameter (Teach-In-Verfahren) werden über eine Display-Bedienerführung eingegeben und sind jederzeit korrigierbar. Eine SPS in Verbindung mit einer Klartextanzeige übernimmt sämtliche Steuerfunktionen. Um den Personenschutz im laufenden Bandagier-Betrieb der Anlage zu gewährleisten, sind Laserschutzeinrichtungen im Arbeitsbereich der Maschine integriert.
