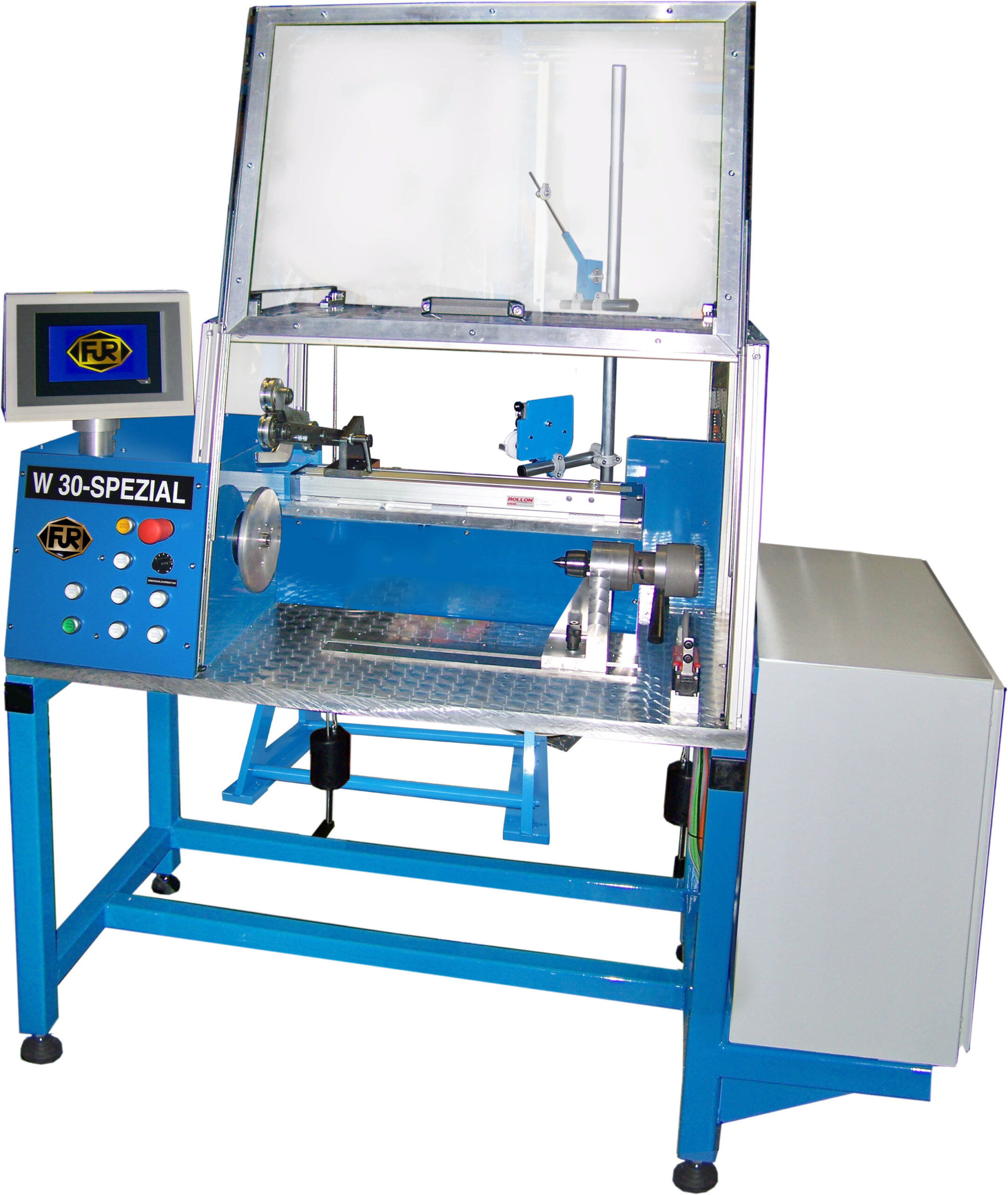

W 30-SPEZIAL
Die Lagenwickelmaschine W 30-SPEZIAL ist eine stabile, universell einsetzbare Maschine zum Wickeln von Lagenspulen unterschiedlicher Abmessungen. Sie ist mit servo-gesteuerter Präzisionsführung, inklusive Werkstückaufnahme und mechanischem Gegenlager ausgestattet.
Die Lagenwickelmaschine W30 ist geeignet zum Wickeln von Cu-Runddrähten auf Spulen mit einem Durchmesser von max. 300 mm und einen Arbeitsbereich von 400 mm maximal.
Zusätzlich kann eine Kammersprung-Automatik aktiviert werden, um auch Spulenkörper für Schalenkerne (Potcores) mit mehreren Kammern zu bewickeln. Der Kammersprung kann je nach Kundenwunsch automatisch oder halbautomatisch ausgeführt werden.
Eine genaue Verlegung wird durch eine servo-gesteuerte Linearachse realisiert. Durch die Verwendung unterschiedlicher Drahtabläufe kann sie mit Drahtstärken von 0,5 – 3,0 mm wickeln.
Durch die elektronische Drehzahlregelung kann die Wickelgeschwindigkeit, innerhalb der jeweils gewählten Übersetzung des Programms, stufenlos und somit optimal den Arbeitsbedingungen angepasst werden.
Windungszahl sowie Geschwindigkeit werden über eine Touchscreen-Display-Bedienerführung eingegeben. Die Maschine ist in besonders stabiler Konstruktion ausgeführt. Alle Teile der Maschine sind korrosionsgeschützt.
Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.
