BMF-1-S

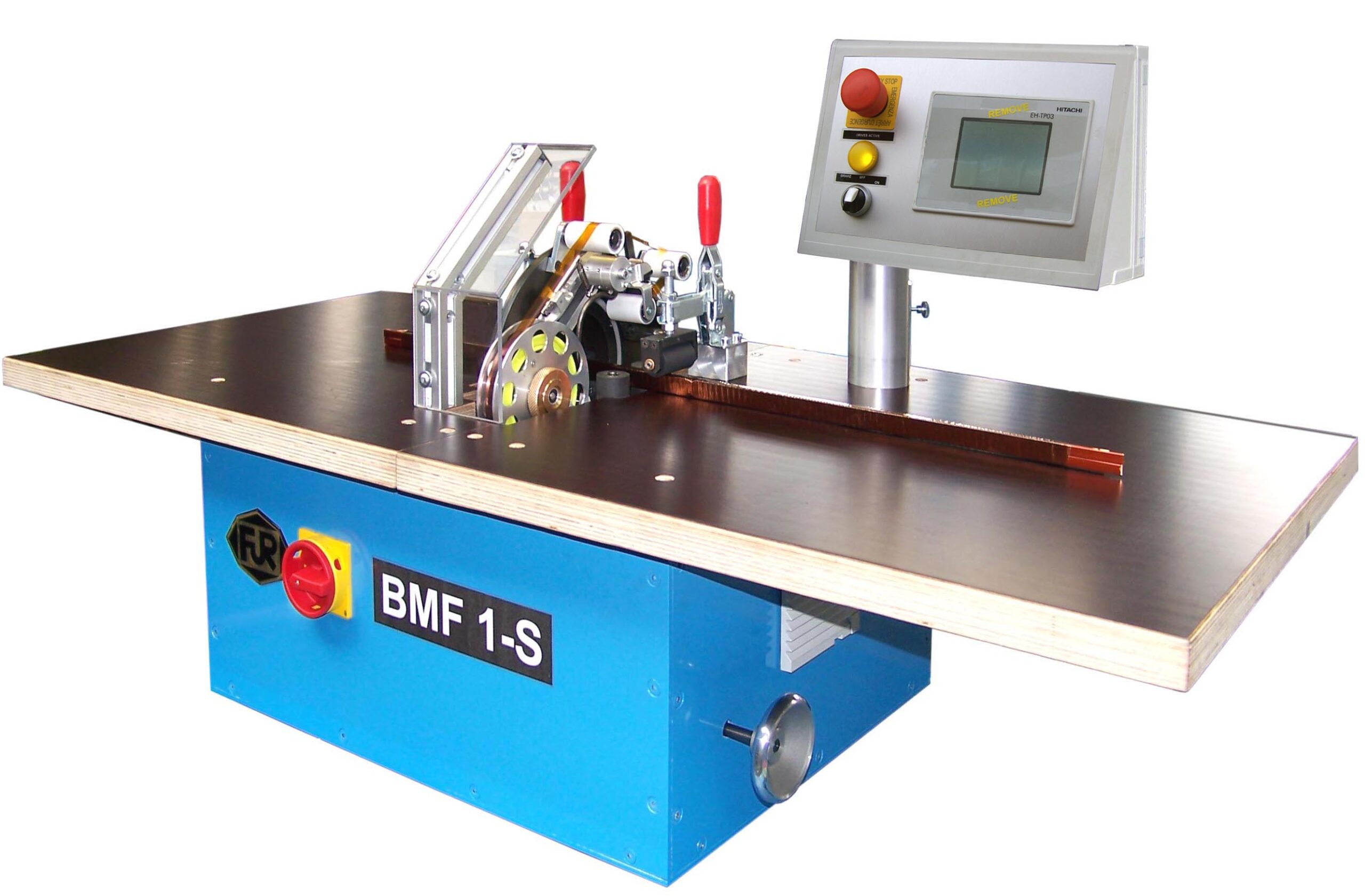

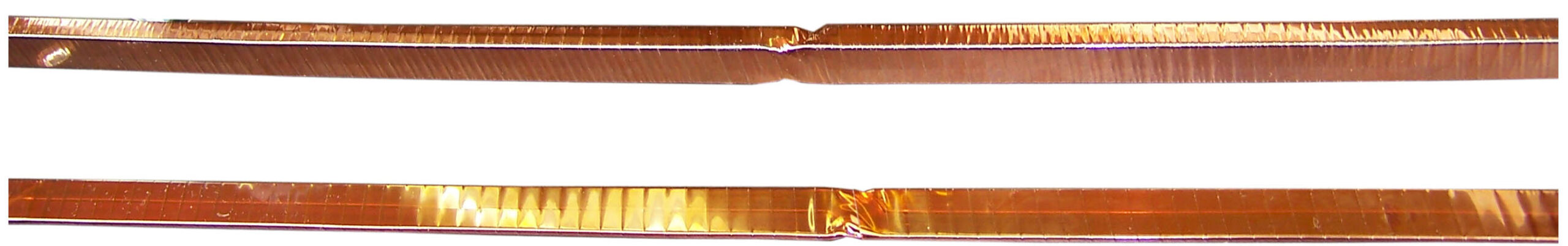

Die Bandagiermaschine BMF 1 ist konzipiert zur Bandagierung von Formstäben. Der Bandagierkopf wird von einer Wickelkopfplatte getragen, welche auf einem Unterbau montiert ist. Die angetriebenen Vorschubrollen unterstützen die Führung der Formspulen. Durch diese Vorschubunterstützung wird manuell eine genaue Überlappung erreicht. Der Bandagierkopf ermöglicht ein schnelles Wechseln der Bandrollen und ist in offener Bauweise ausgeführt. Der Formstab läuft mittels zweier Stützwalzen automatisch die programmierten Bandagierrichtungen ab. Der Antrieb des Bandagierkopfes erfolgt über einen Drehstrommotor. Durch die elektronische Drehzahlregulierung und Drehrichtungsumkehr kann der Bandagiervorgang den Arbeitsbedingungen (beispielsweise für konische Bandagenansätze und –ausläufe) optimal angepasst werden. Die Tischfläche ist gleichzeitig die Wickelebene für die Formspulen

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck der Spule (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Bandart (Material)
      da
    di
    b
    Falls unterschiedlich zur Bandbreite (b)
    Spulenabmessungen unbandagiert BA
    Bi
    L
    Augendurchmesser A
    Spulenschenkelquerschnitt SA
    Sb
    Sehne der Evolvente Sh
    Radius der Evolvente Sh
    Zu bandagierende Evolventenlänge C
    Öffnungswinkel α
    β
    Einzelanzahl der Leiter
    Gewünschte Überlappung
    Anzahl der Lagen
    Sonstige Angaben
