W 80

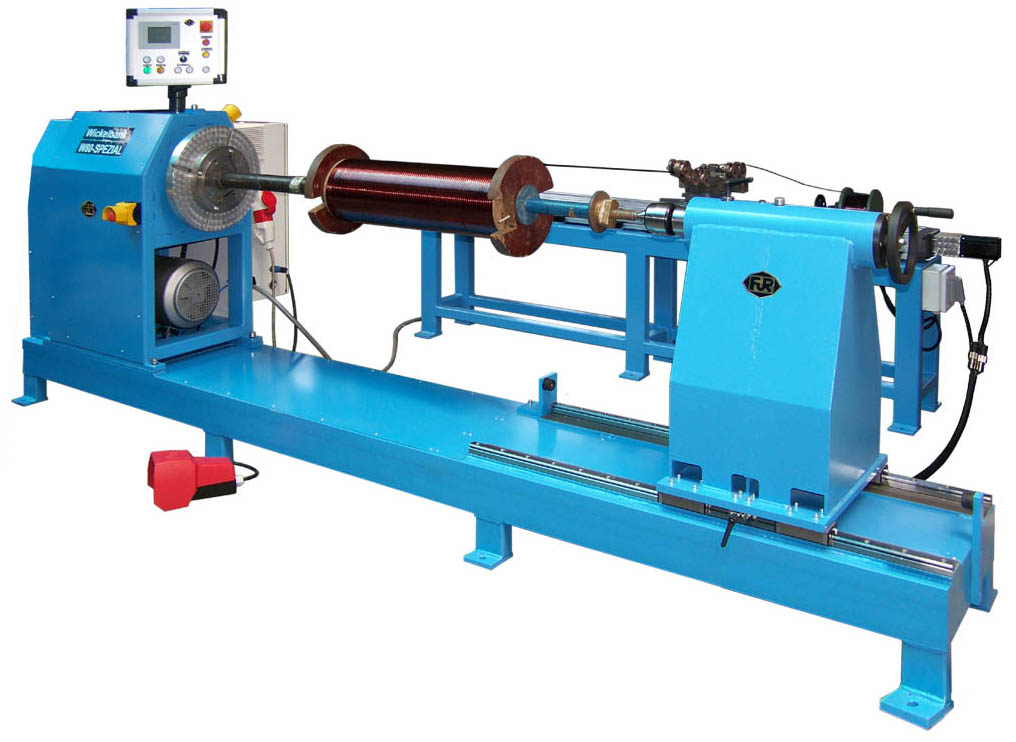

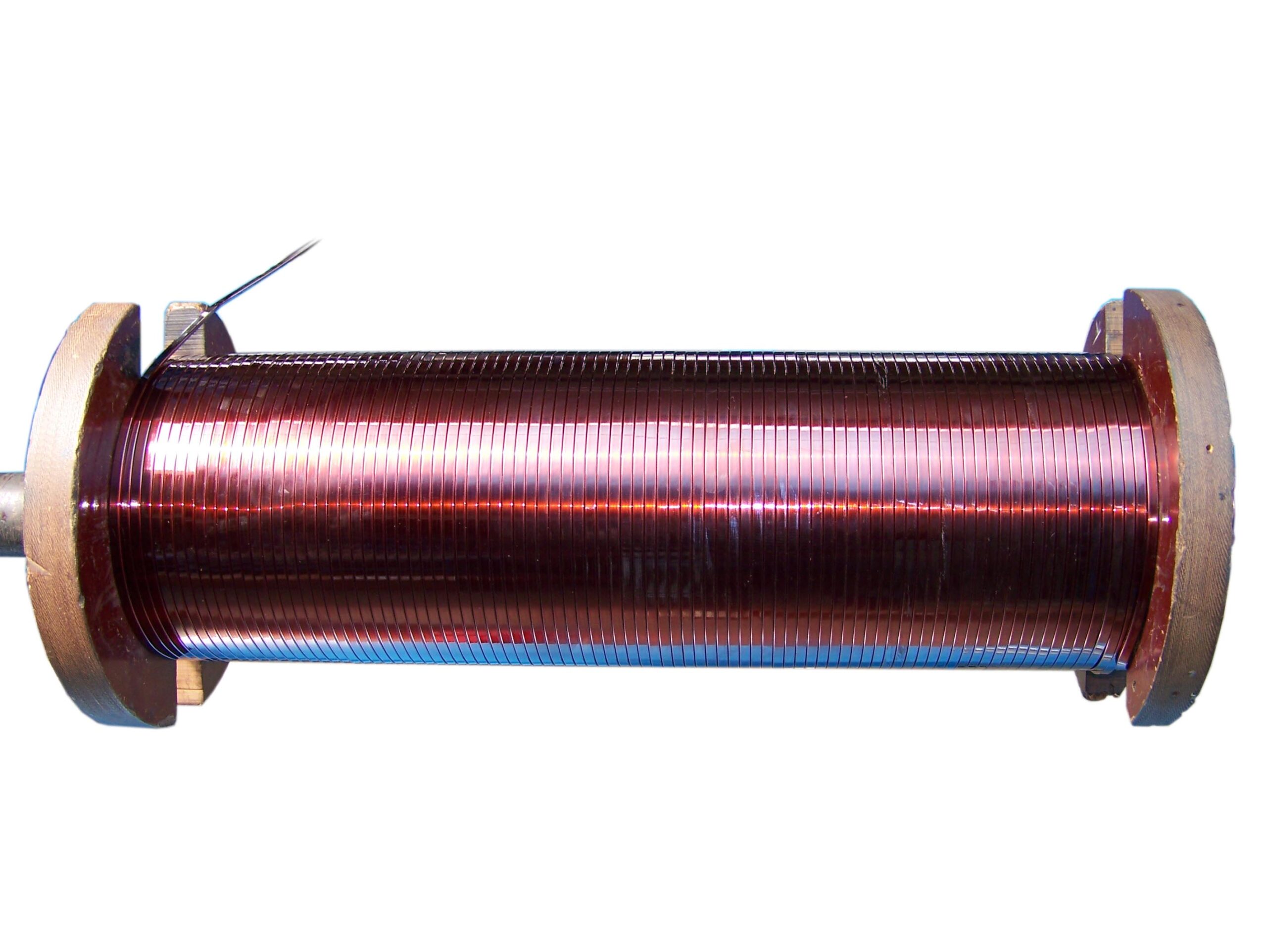

Die Wickelbank W 80 ist eine äußerst stabile, universell einsetzbare Anlage zum Wickeln von Lagenspulen aller Art, wie z.B. Transformatoren-, Scheiben-, Zylinderspulen usw.. .Die Maschine kann bis zu sechs Cu-Flach- bzw. Runddrähte gleichzeitig (parallel) auf einen Spulkörper wickeln (siehe techn. Angaben) .
Durch eine elektronische Drehzahlregelung kann die Wickelgeschwindigkeit stufenlos und somit optimal den Arbeitsbedingungen angepasst werden.Die Drahtverlegung erfolgt über eine Servo-Linearführungseinheit und ist ebenfalls stufenlos einstellbar. Sämtliche Wickelparameter (Wickeldrehzahl, Drehrichtung der Spindel, Verlegevorschub, Windungszahl sowie Spulenparameter (Teach-In-Verfahren) werden über eine Display-Bedienerführung eingegeben. Der Wickelprozess erfolgt automatisch in Abarbeitung des jeweils abgespeicherten und angewählten Programms (20 Programme möglich). Eine SPS in Verbindung mit einer Klartextanzeige übernimmt sämtliche Steuerfunktionen, sowie das vor/rückwärts zählen. Umfangreiches Zubehör ermöglicht die optimale Anpassung dieser robusten Universalmaschine an jede Wickelaufgabe. Andere Software bzw. elektr. Ausführungen sind selbstverständlich lieferbar.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck des Kernes (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser / Drahtquerschnitt
    Körperabmessungen L1
    L2
    A
    B
    a
    b
    da
    Spule rund
    Spule quadratisch
    Mehrfachwicklung
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Lagenabschaltung nach jeder Lage
    nach wieviel Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
