W 20-8

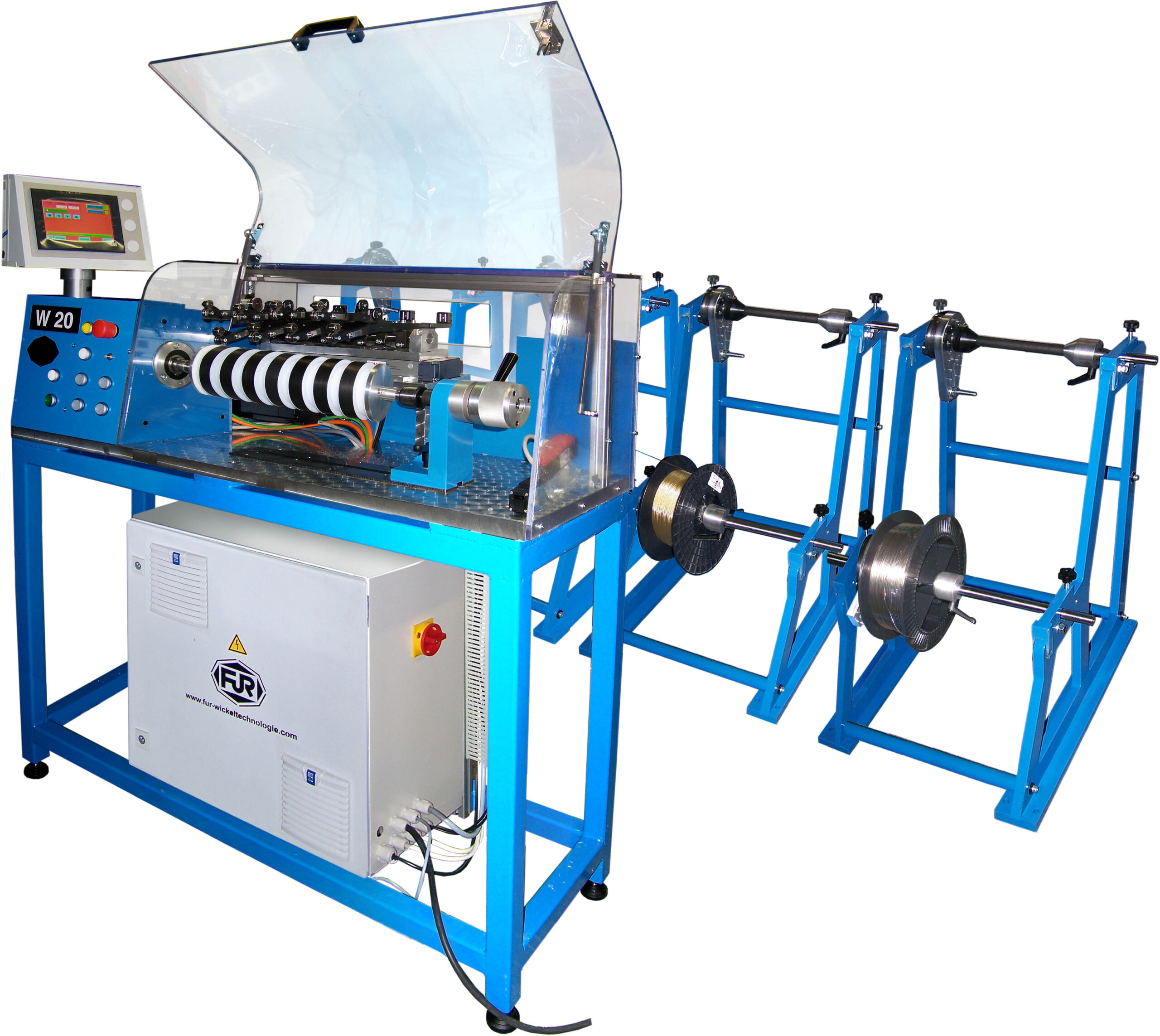

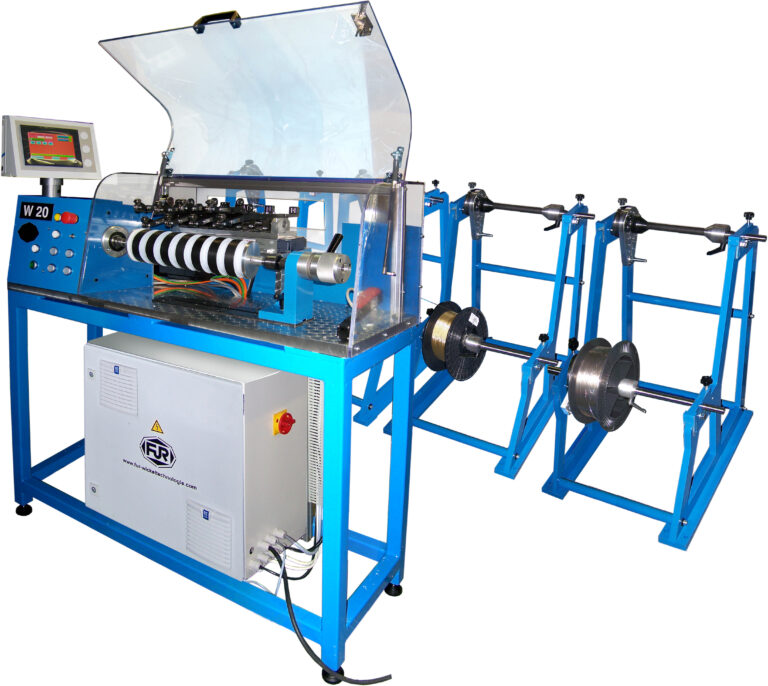

Die Lagenwickelmaschine W 20 ist eine äußerst stabile, universell einsetzbare Maschine zum Wickeln von Lagenspulen
unterschiedlicher Durchmesser. Es können auf einer Wickelwelle bis zu 8 Spulen gleichzeitig gewickelt werden.
Aufgrund der physikalischen und geometrischen Eigenschaften des zu bewickelnden Komplettkörpers, ist die

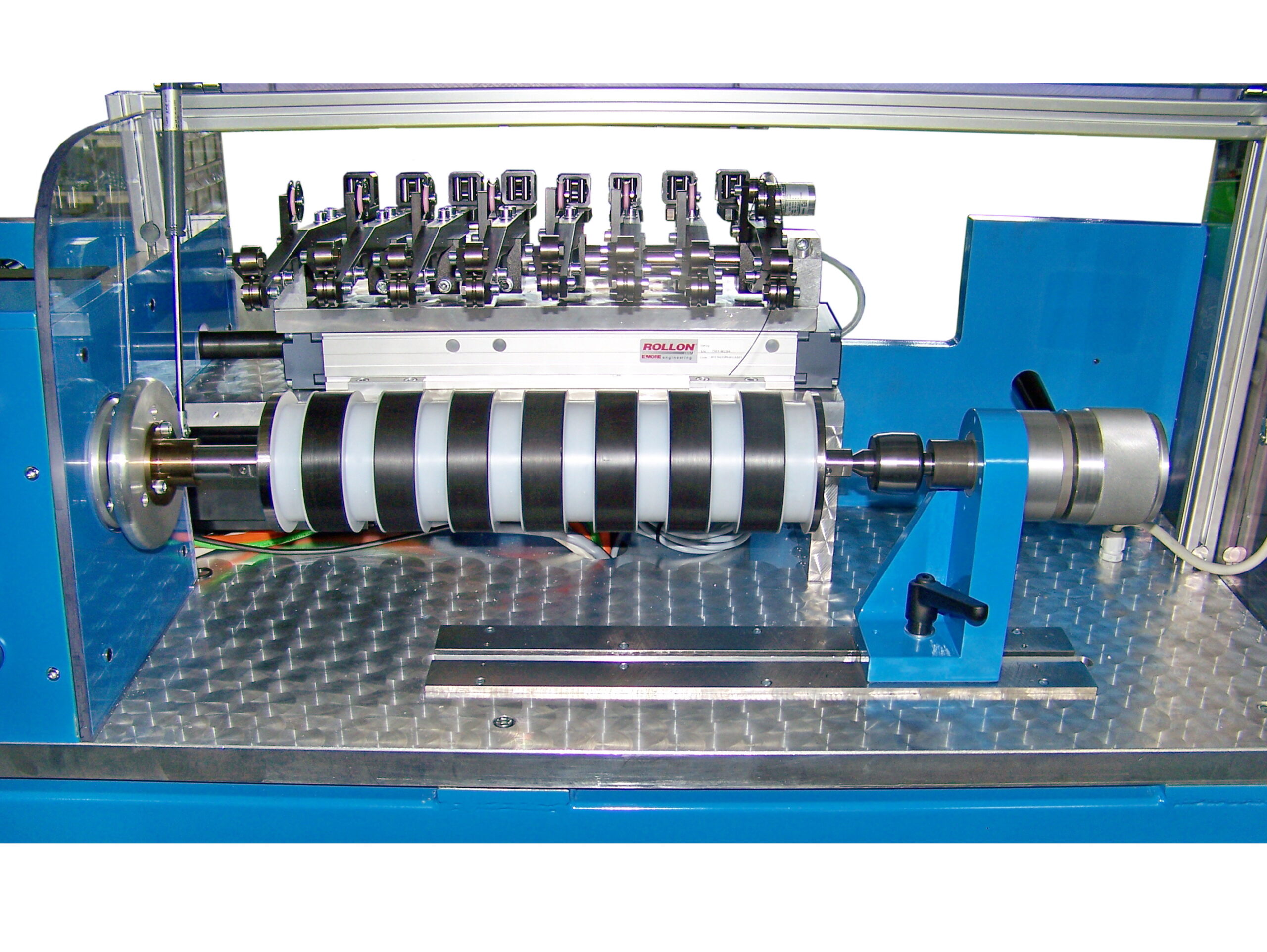

Maschine mit einem mechanischen Gegenlager ausgerüstet, sowie mit einem Drahtführerset für gleichzeitiges Bewickeln
von bis zu 8 Spulen. Auf Grund dieser Eigenschaften ist die Maschine mit einer verstärkten Linearachse ausgestattet.
Dabei ist unbedingt zu beachten, dass alle acht zu bewickelnden Körper die gleiche Geometrie haben müssen und
mit dem gleichen Draht bewickelt werden müssen. Der Antrieb der Verlegung ist mit der Wickelspindel gekoppelt
und erfolgt über einen Servomotor. Die Zuführung der Drähte erfolgt durch 4 mechanisch gebremste
Doppel-Drahtabläufe AS 600-DUO. Die Programmierung erfolgt über eine SPS-Steuerung. Die
Steuerung der Maschine wird über ein Bedienpult und zusätzlichen Funktionstastern, am Maschinengehäuse befindlich,
ausgeführt. Durch die elektronische Drehzahlregelung kann die Wickelgeschwindigkeit
stufenlos und somit optimal den Arbeitsbedingungen angepasst werden. Sämtliche Wickelparameter (Wickeldrehzahl, Drehrichtung
der Spindel, Verlegevorschub, Drahtlänge sowie Spulenparameter (Teach-In-Verfahren) werden über eine
Touchscreen-Display-Bedienerführung eingegeben. Der Wickelprozess erfolgt automatisch in Abarbeitung des jeweils
abgespeicherten und angewählten Programms (50 Programme möglich).
