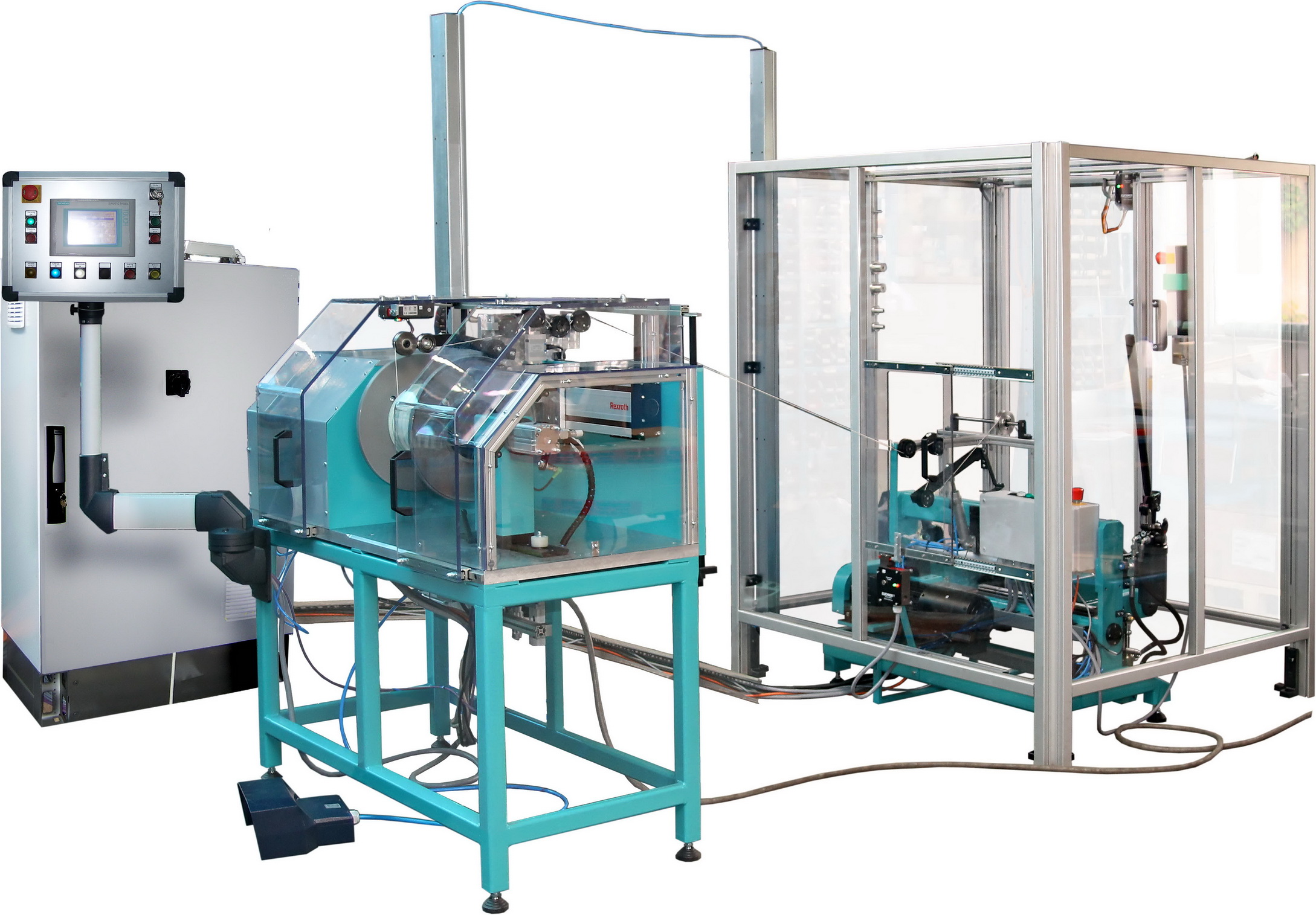

UWM 350-ATM1-550

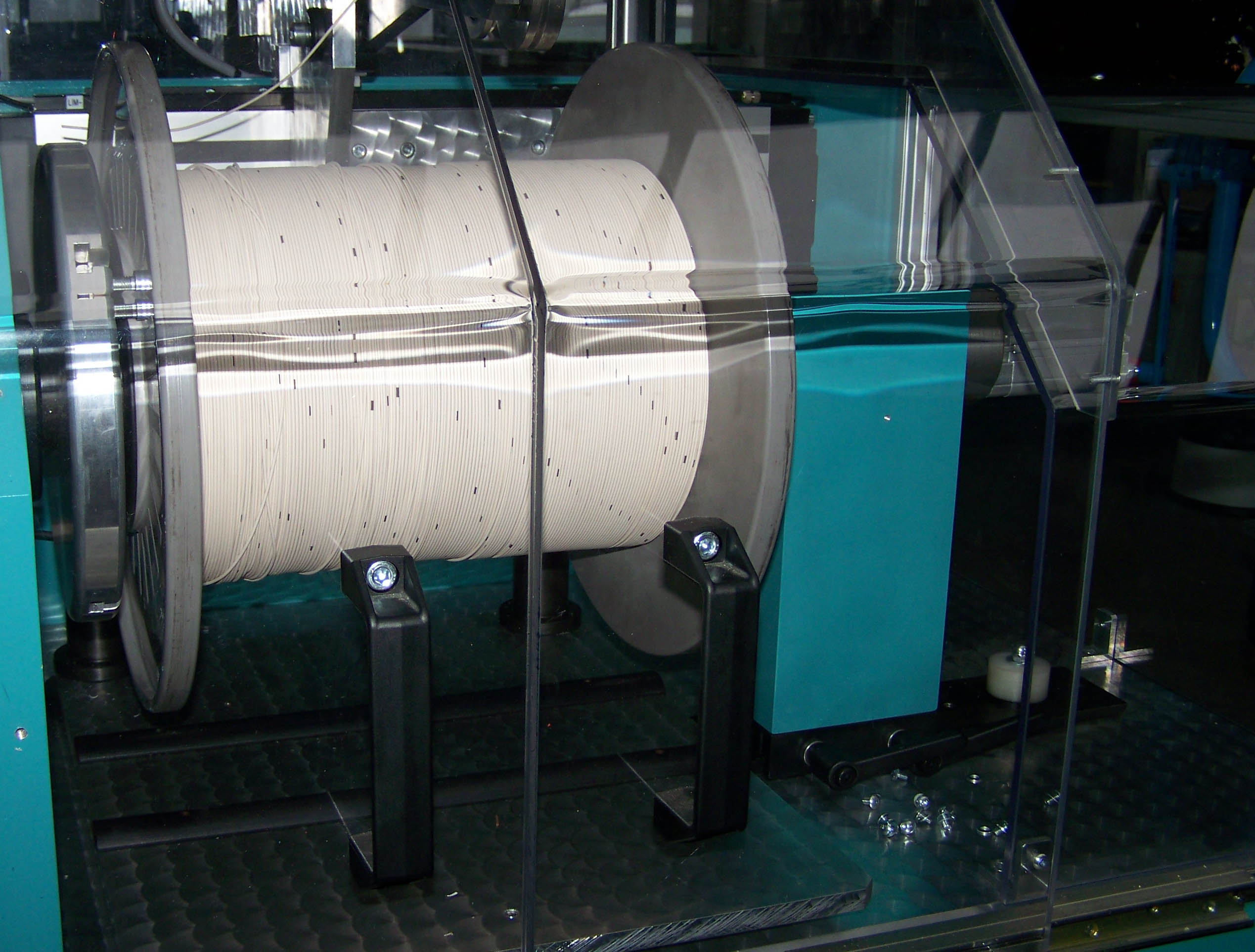

Mit der Drahtspulmaschine UWM350-ATM1-550 lassen sich Drähte – speziell Stahldrähte mit hoher Festigkeit aufwickeln. Die aufzuspulenden Drähte werden über einer Drahtführungseinheit
mit Rollen auf die Spulenaufnahme geführt. Dabei erfolgt gleichzeitig eine Drahtlängenmessung.
Der gesamte Umspulprozess erfolgt vollständig automatisch in Abarbeitung des jeweils abgespeicherten und angewählten Programms (50 Programme möglich). Der Ablauf ATM1-550 ist ein Drahtablaufgestell für große Drahtspulen. Eine konstante Drahtabzugskraft wird über ein federbelastetes Tänzersystem und einem elektronisch geregelten Bremssystem realisiert. Als Regelbremsen werden Hysteresebremsen eingesetzt. Die Tänzerposition wird optoelektronisch erfasst (optischer-Sensor, Abstandsmessung) und an das Bremsregelsystem übergeben
und ein entsprechender Bremsstrom erzeugt. Das geregelte Bremssystem ermöglicht hohe Umspulgeschwindigkeiten bei hinreichender Spulqualität. Der gesamte Drahtablauf ist mit einem Sicherheitskäfig umgeben. Das Wickeln erfolgt nur, wenn der Käfig ordnungsgemäß
geschlossen ist! Um eine vereinfachte und übersichtlichere Bedienung der Programmierung zu erreichen, wurde das Steuerpult mit einem Touchscreen-Display ausgestattet.
Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.
