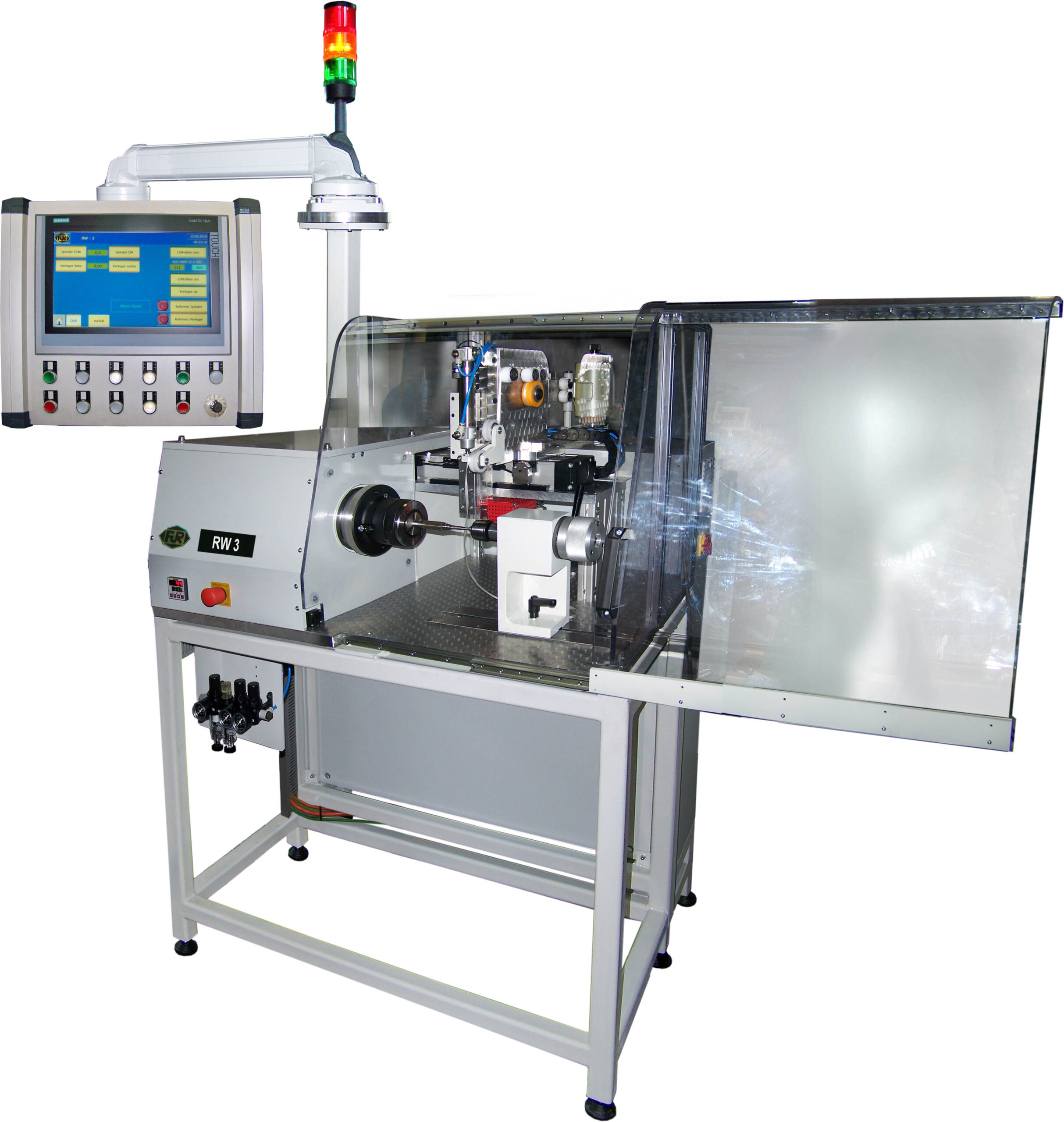

RW 3

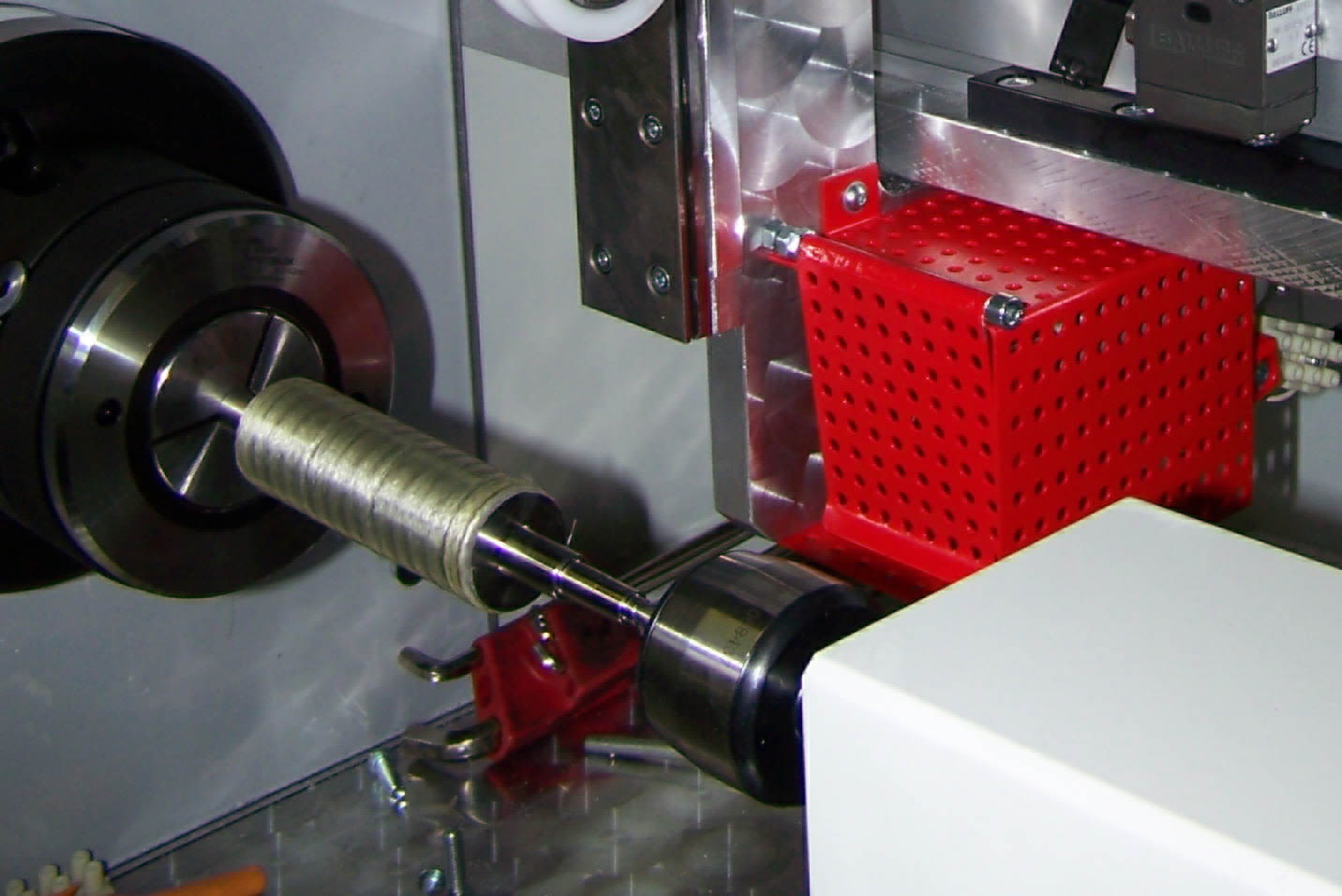

Die Rotorwickelmaschine RW 3 ist eine äußerst stabile, universell einsetzbare Maschine zum Bewickeln von Rotoren mit Polyesterfaserband unter sehr hoher Vorspannung und unterschiedlicher Durchmesser.
Das Bandende wird nach Beendigung des Wickelvorganges mittels Hitzestempels fixiert. Durch die elektronische Drehzahlregelung kann die
Wickelgeschwindigkeit stufenlos und somit optimal den Arbeitsbedingungen angepasst werden.Um eine vereinfachte und übersichtlichere Bedienung der Programmierung zu erreichen, wurde das Steuerpult mit einem Touchscreen-Display ausgestattet.Durch die Zyklussteuerung können mindestens 50 Programme gespeichert werden.
Alle Parameter frei programmierbar; Windungszahl, Drehzahl ( Stufenlos ), Vorschub ( Stufenlos ), Vorschubrichtung, Spindelposition in 100.steln pro Umdrehung, Start und Stopprampen.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck des Kernes (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser / Drahtquerschnitt
    Körperabmessungen L1
    L2
    A
    B
    a
    b
    da
    Spule rund
    Spule quadratisch
    Mehrfachwicklung
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Lagenabschaltung nach jeder Lage
    nach wieviel Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
