BD-LP2500_2K

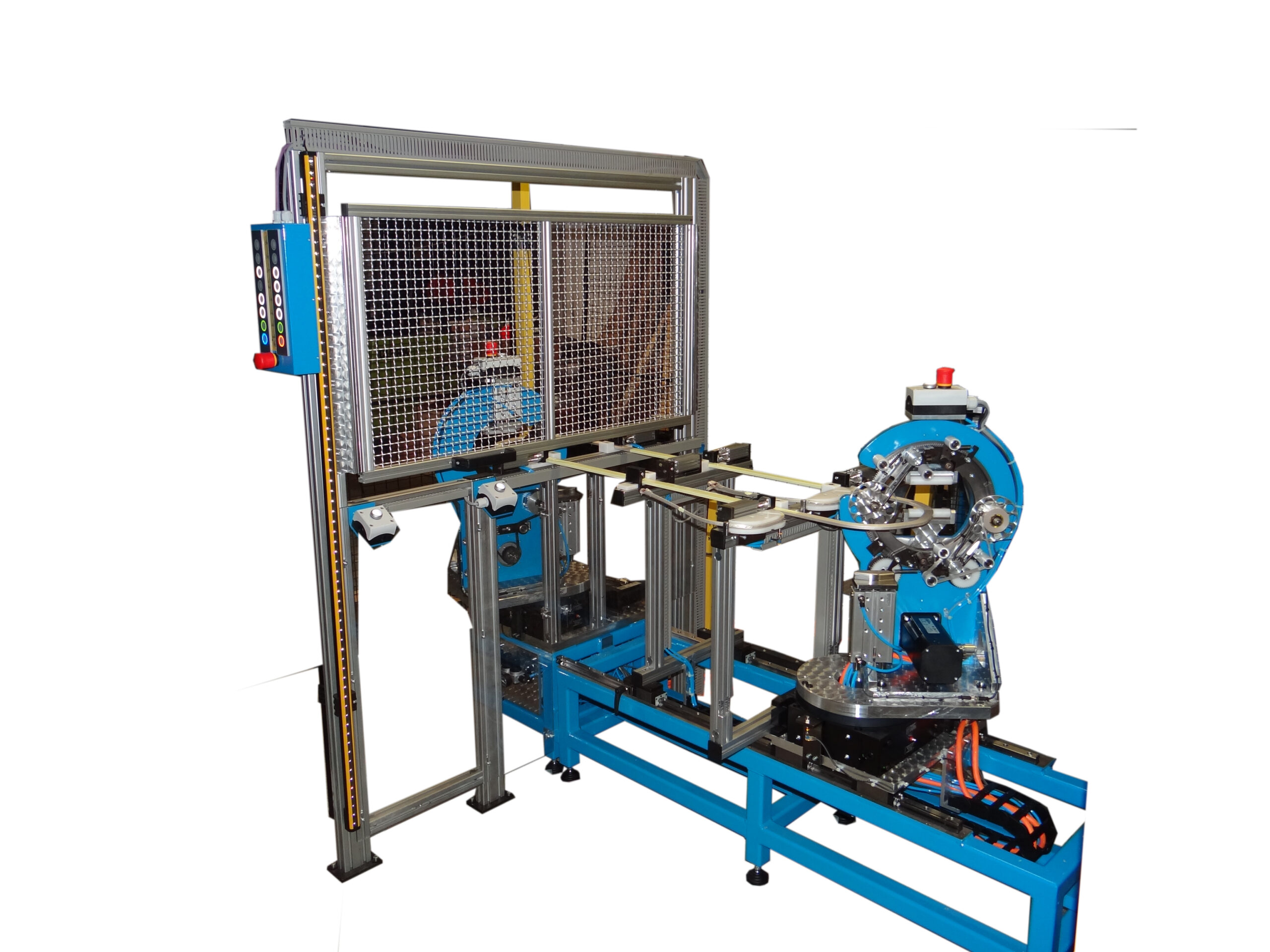

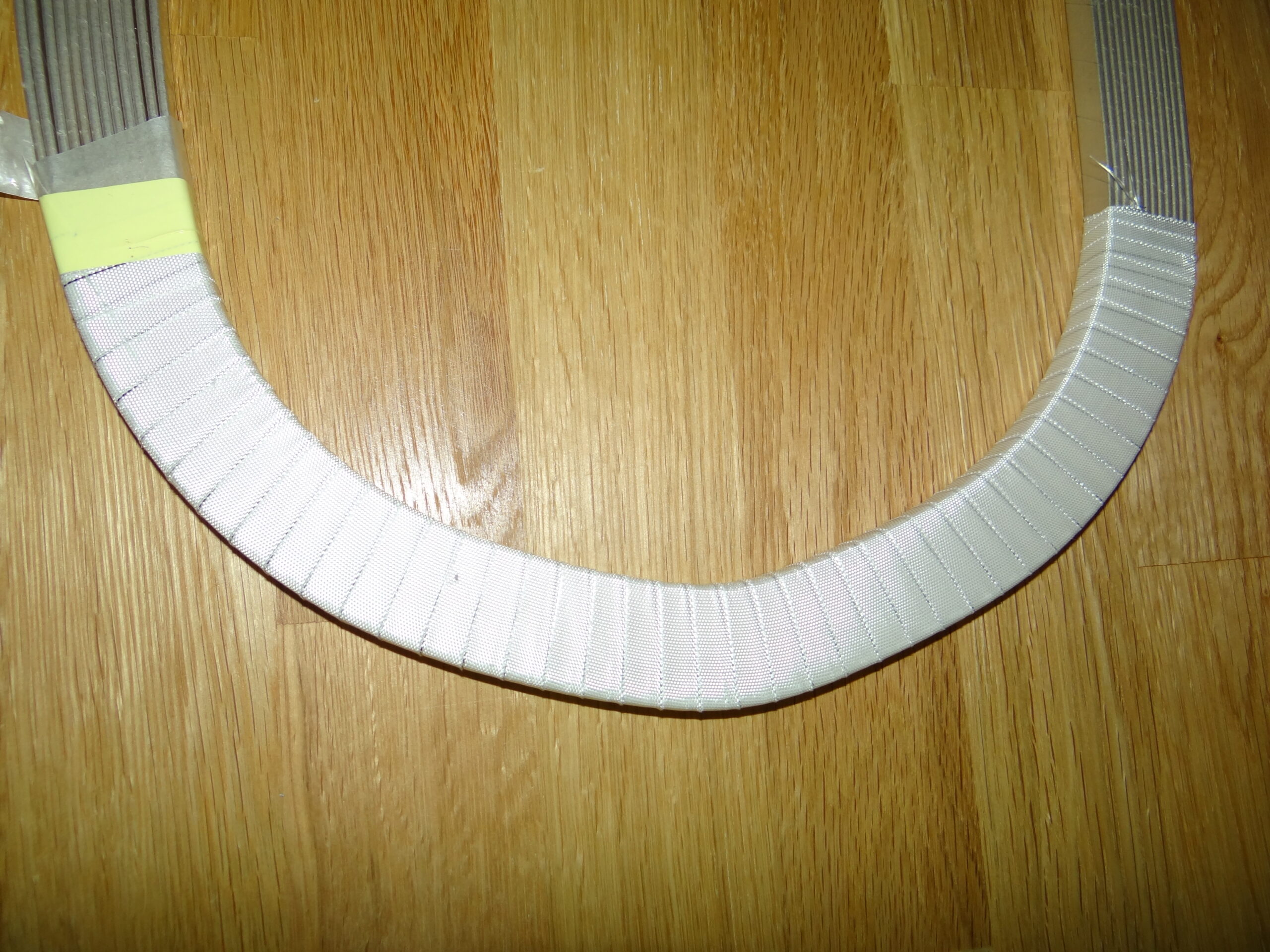

Die Maschine ist für das „Kopfbandagieren“ von ovalen Spulen mit ausreichend nach außen gebogenen Anschlussteilen ausgelegt. Die Spulenkontur kann im Teach-In-Verfahren programmiert werden. Die Spulenfixierung erfolgt automatisch mit pneumatischen Klemmen. Die Maschine ist serienmäßig mit zwei Bandagierköpfen ausgestattet. Ein stationärer Kopf mit 2 Bändern sowie ein beweglicher Kopf mit 3 Bändern. Beide Köpfe sind auf einem elektronischen Drehtisch montiert, wobei der zweite  Bandagierkopf zusätzlich mit Hilfe eines Servomotors linear verschiebbar ist. Dies gewährleistet eine präzise Kopfpositionierung für unterschiedliche Nadellängen und garantiert einen einwandfreien Bandagierungsprozess.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck der Spule (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Bandart (Material)
      da
    di
    b
    Falls unterschiedlich zur Bandbreite (b)
    Spulenabmessungen unbandagiert BA
    Bi
    L
    Augendurchmesser A
    Spulenschenkelquerschnitt SA
    Sb
    Sehne der Evolvente Sh
    Radius der Evolvente Sh
    Zu bandagierende Evolventenlänge C
    Öffnungswinkel α
    β
    Einzelanzahl der Leiter
    Gewünschte Überlappung
    Anzahl der Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
