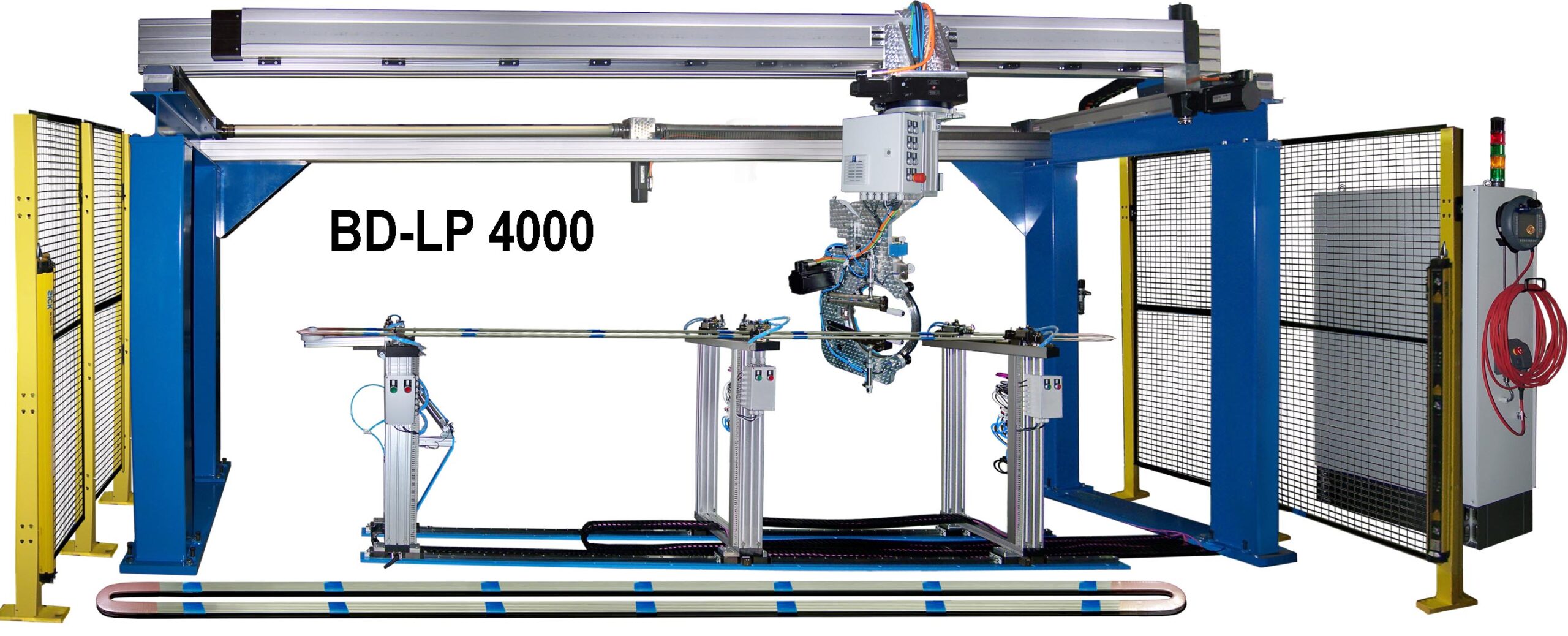

BD-LP 4000

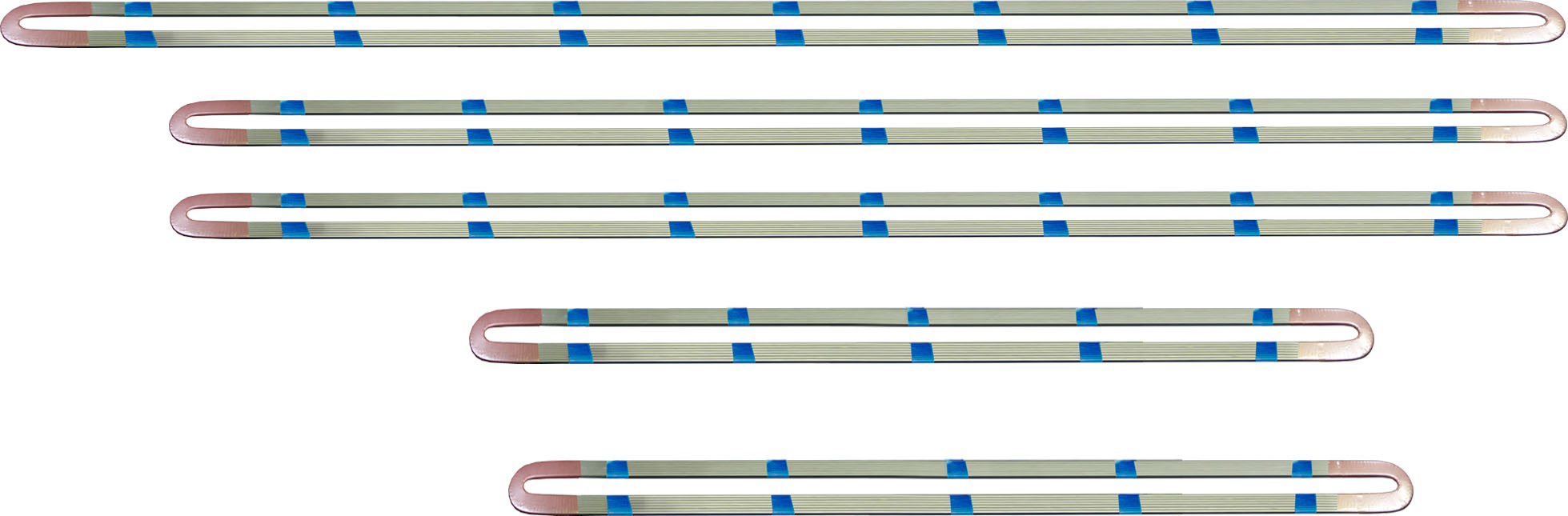

Die BD-LP 4000 ist eine Bandagiermaschine in Sonderausführung zur Herstellung der Schutz- bzw. Grundbandage von Nadelspulen, auch für Trapezspulenbewicklung möglich. Es können Nadelspulenlängen bis 4m bandagiert werden.
Die BD-LP ist mit einem Magazinbandagierkopf ausgestattet, der lineargeführt an einer Hängevorrichtung positioniert ist. Der Bandvorschub erfolgt stufenlos. Durch den Einsatz von vier durch Servomotoren angetriebenen Achsen, können alle horizontalen Spulengeometrien (Geraden, Ecken und Krümmungen), im großen Arbeitsbereich verfahren werden. Nach der zuvor einprogrammierten Spulenkontur läuft der Bandagiervorgang, SPS- gesteuert, im vollautomatischen Zyklus ab.
Die Bandzugspannung wird auf das verwendete Bandmaterial und erforderliche Isolierqualität eingestellt.
Der Bandkopf wird mittels Führungselementen durch die Nadelspule transportiert. Durch den linearen Transport und die Drehung des Bandagierkopfes erfolgt die Herstellung der Schutz- bzw. Grundbandage der Nadelspule automatisch.
Integrierte Bandkopfstützen verhindern während des Isoliervorganges die entstehenden Bandagier-Vibrationen und ermöglichen somit ein exaktes Wickelbild.
Um eine vereinfachte und übersichtlichere Bedienung der Programmierung zu erreichen, ist das Steuerpult mit einem Touchscreen-Display ausgestattet.
Zur Gewährleistung der allgemeinen Sicherheitsbestimmungen kann die Wickelanlage optional mit Sicherheitszaun, Lichtschranken oder Lichtscanner geliefert werden.
Die Anlage ist sowohl für die Serienfertigung als auch für den Reparaturbetrieb einsetzbar.
