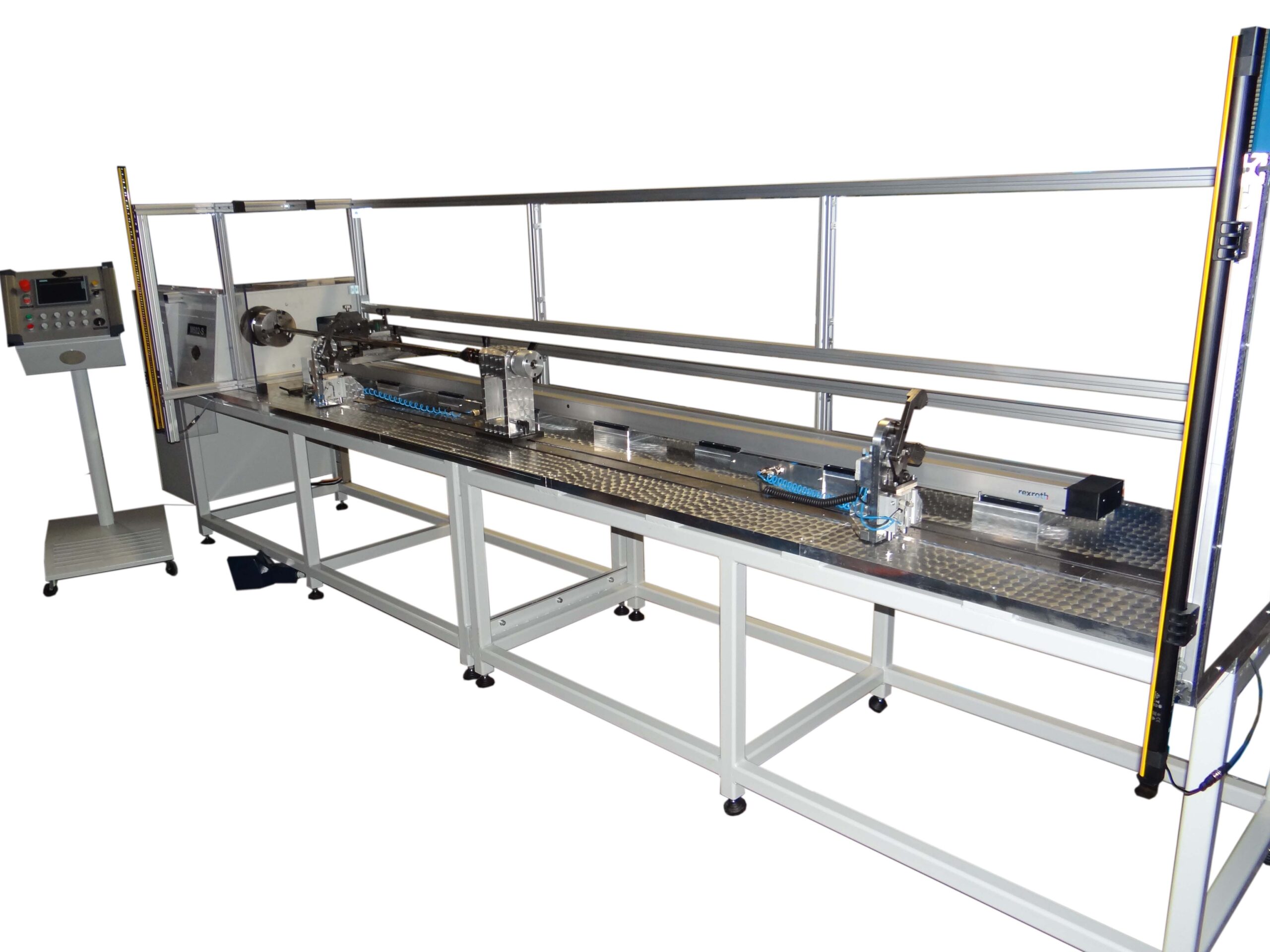

M602-S
Der gesamte Arbeitsprozess der Drahtspulanlage
M602-S erfolgt vollständig automatisch in Abarbeitung des jeweils abgespeicherten und angewählten Programms (100 Programme möglich).
Die Drehrichtung des Wickelgutes sowie die Spulenparameter werden über eine Display-Bedienerführung eingegeben.
Ebenfalls programmiert werden Windungszahl und Drahtvorschub. Durch eine An- und Auslauframpe werden exakt identische Spiralen hergestellt.
Die aufzuspulenden Drähte werden über eine Drahtführungseinheit auf den Dorn geführt.. Die Maschine stoppt automatisch bei erreichter Windungszahl.
Der Dorn wird mittels 3-Backenfutter gespannt und mit einem verschiebbaren Gegenlager von der rechten Seite unterstützt . Bei Herstellung sehr langer Spiralen auf dünnem Dorn finden zwei pneumatische Stützen Verwendung Die exakte Drahtverlegung erfolgt durch eine Servo-Linearantriebseinheit.
Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.
