BD R-80

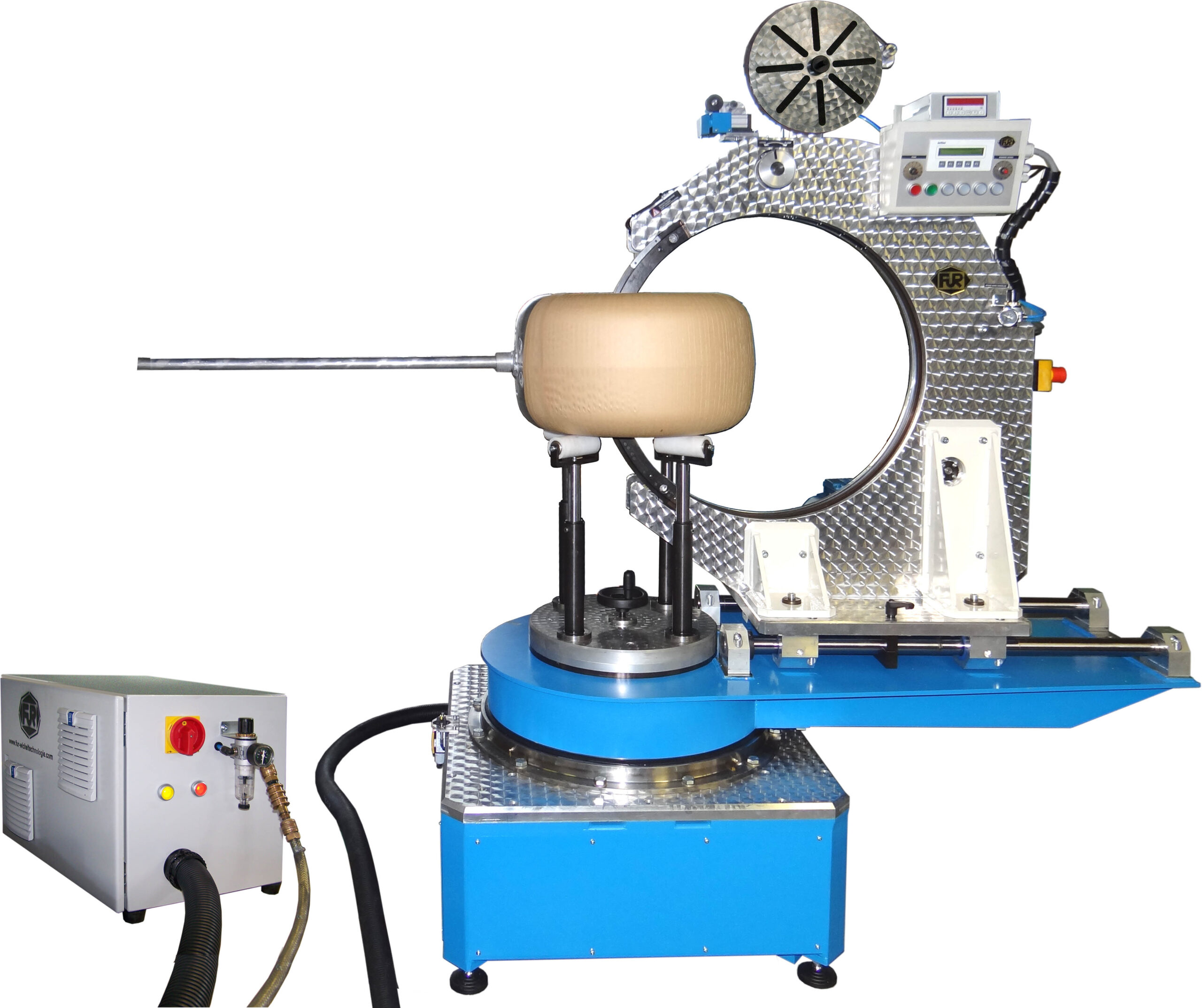

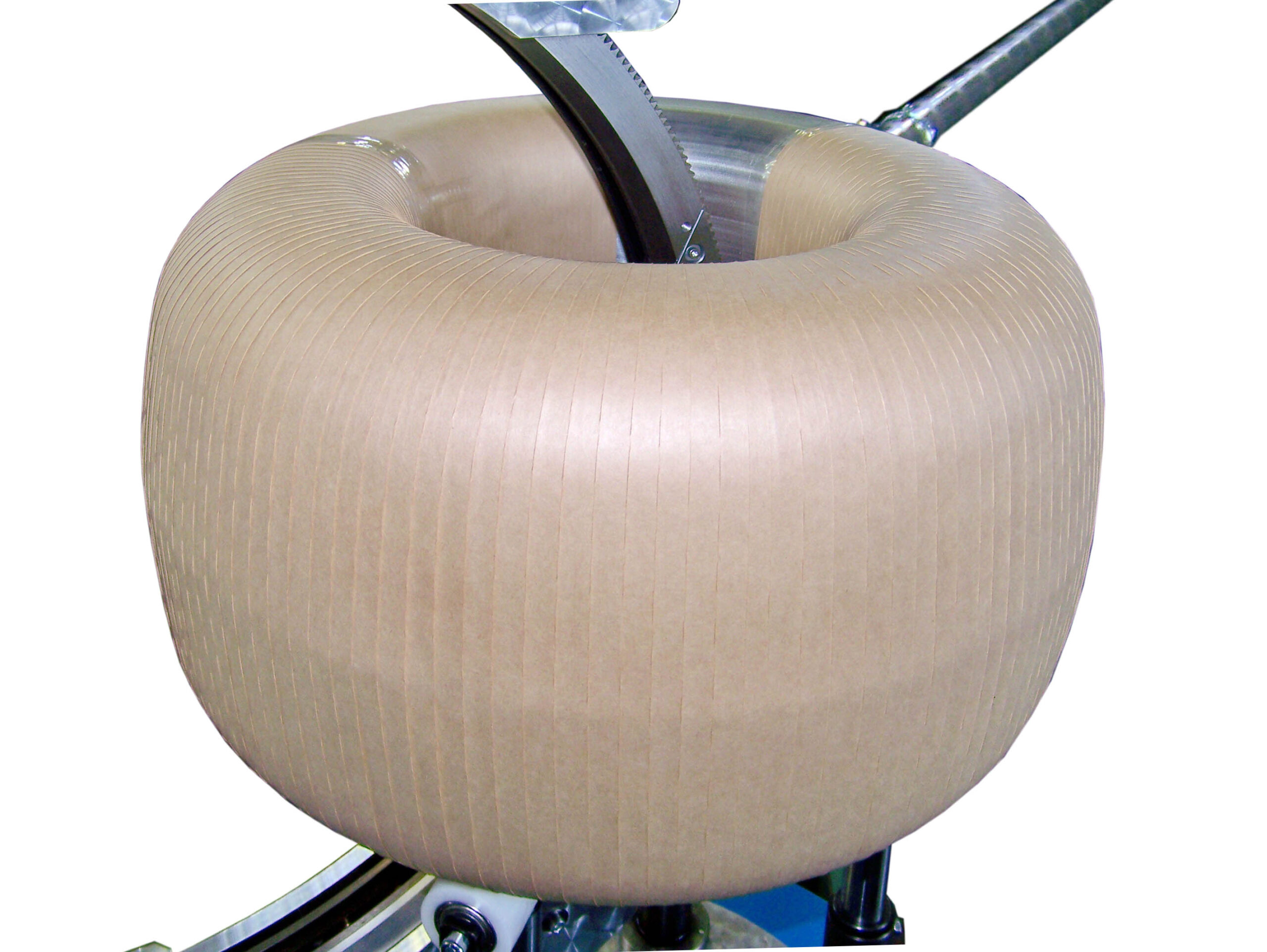

Die BD-R80 ist eine Bandagiermaschine zum Bandagieren der Ringteile von Hochspannungsstromwandlern sowie diesen Ringen ähnliche Bauteile. Das Bandagieren des Ringes erfolgt nach dem Prinzip
„Ruhendes Werkstück – Bewegendes Werkzeug“. Die Bandagierung erfolgt über 2 aufeinander abgestimmte Achsbewegungen (U- und W-Achse). Der Bandagierkopf ist auf einer Linearvorrichtung montiert, was das Einrichten erleichtert. Die Ringspule wird mittig auf den Gleitrollen der Ringführung platziert. Die gesamte Spuleneinheit ist drehbar auf einem Rundtischsystem gelagert. Somit kann jeder Ring im Umlauf bis zu 345° bandagiert werden. Mit Hilfe der stufenlosen elektronischen Drehzahlregelung kann die Bandagiergeschwindigkeit den Arbeitsbedingungen optimal angepasst werden.
Die unterschiedlichen Bandagierköpfe und Bandagierbreiten machen die Maschine für diese Isolationsaufgaben universell einsetzbar. Durch die vereinfachte Bauweise ist sie auch als Baukastensystem zu einer kompletten, optional den Bandagieraufgaben, angepasste Bandagieranlage zu ergänzen.
