M-1000 ATM

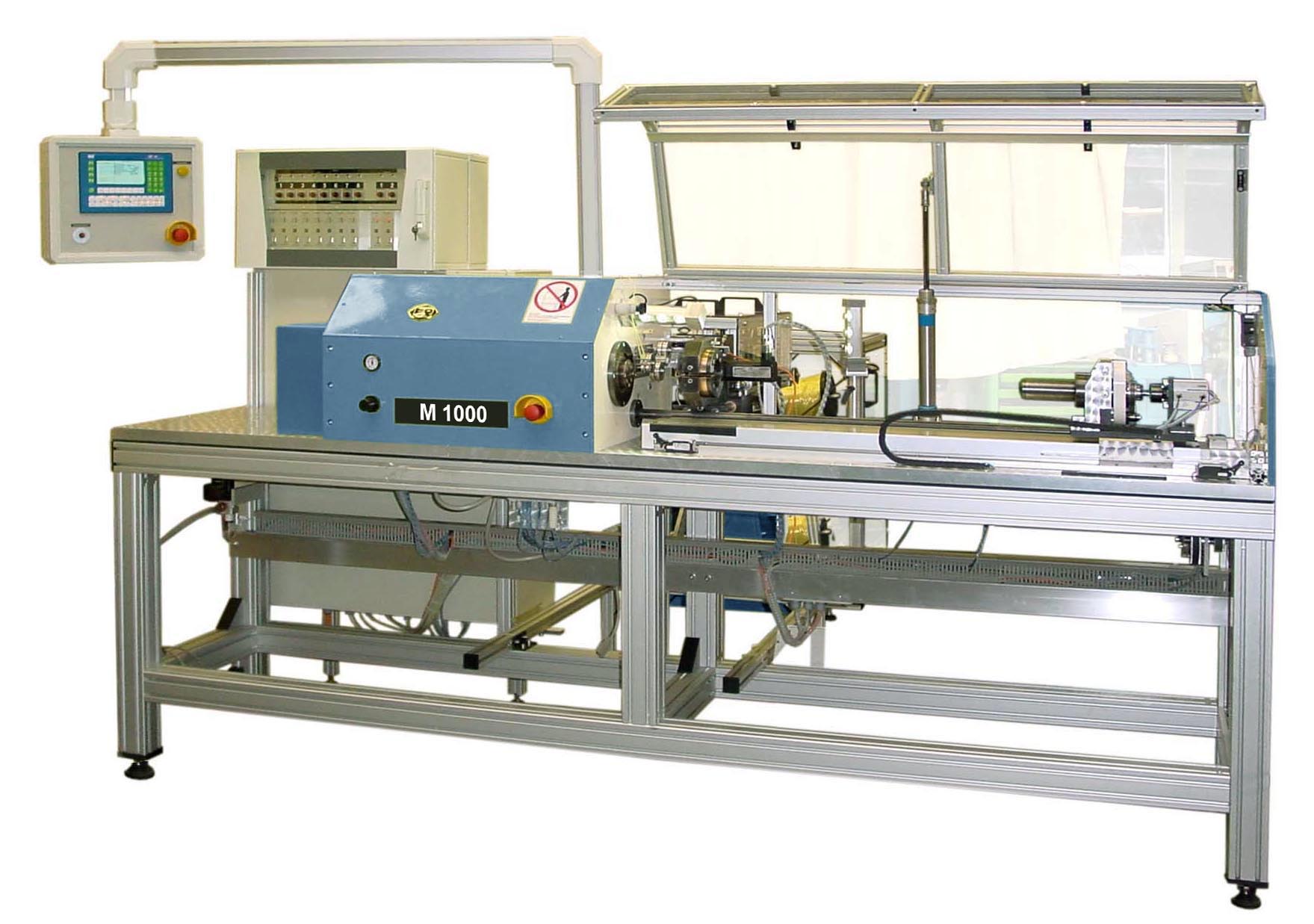

Das Wickelprinzip der M 1000 basiert auf einen fest stehenden Drahtführer und einen beweglichen bzw. verfahrbaren Spulenkörper.

Der Spulenkörper wird an der einen Seite mit Hilfe eines Dreibacken-Spannsystems fixiert und anschließend mit dem verfahrbaren Gegenlager in das Spindelgehäuse eingeschoben.

Beim Wickelprozess wird das Gegenlager auf der montierten Linearführung entsprechend dem eingestellten Vorschub verfahren.

In der Startposition wird das sogenannte Drahtfach fixiert und danach kann der Wickelvorgang beginnen.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck des Kernes (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser / Drahtquerschnitt
    Körperabmessungen L1
    L2
    A
    B
    a
    b
    da
    Spule rund
    Spule quadratisch
    Mehrfachwicklung
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Lagenabschaltung nach jeder Lage
    nach wieviel Lagen
    Sonstige Angaben
