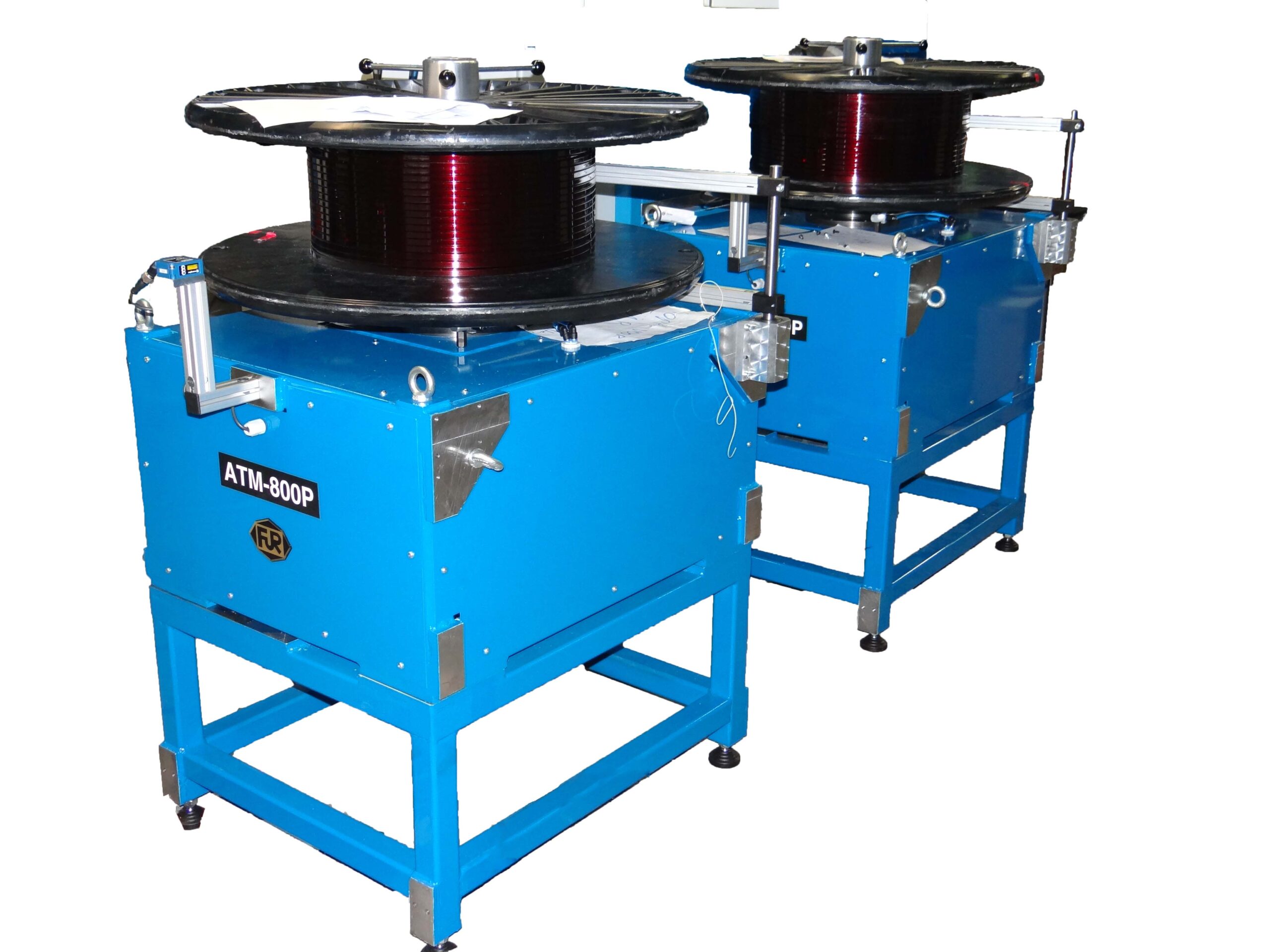

HBK 40-S / ATM-800P

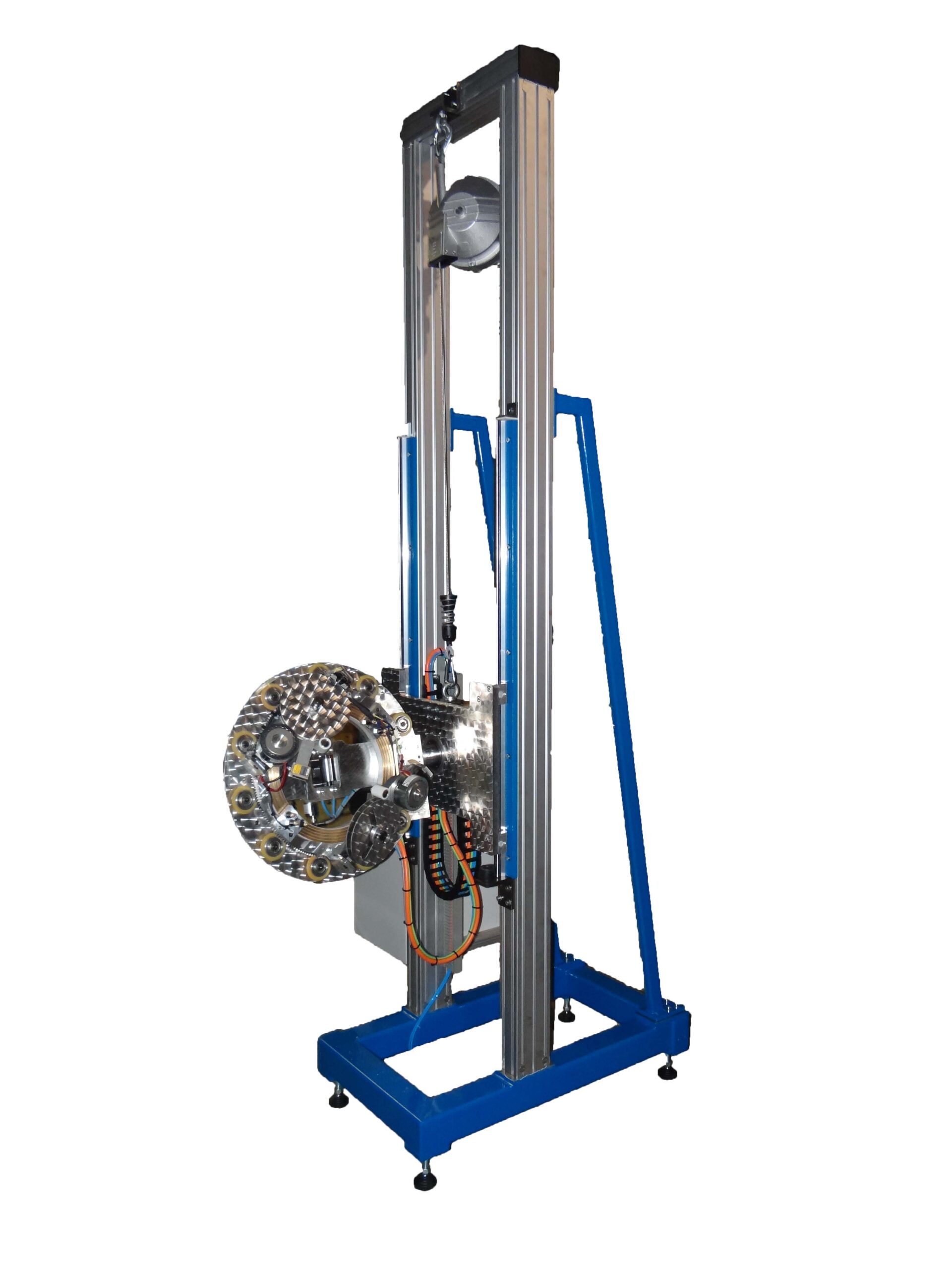

Die neuentwickelte automatische Bandagiermaschine HBK40 dient dem automatischen Bandagieren von Kupferdraht im Endlosverfahren als Teil einer Wickelanlage. Die Maschine ist mit einem Hängebandagierkopf ausgestattet der in vertikaler Richtung frei beweglich aufgehängt ist. Gleichzeitig ist der Kopf auch in horizontaler Richtung beweglich. Dadurch wird erreicht, dass der Draht korrekt bandagiert werden kann, unabhängig von der vertikalen oder horizontalen Position des Drahtes in der nachfolgenden Maschine.
Zudem ist die HBK40 auch unabhängig von der Wickelgeschwindigkeit der nachfolgenden Maschine. Über einen hochauflösenden Drehgeber wird die Drahtgeschwindigkeit erfasst, an die Bandagiermaschine weitergeleitet und die Geschwindigkeit des Bandagierkopfes geregelt. Dadurch wird die Bandüberlappung konstant gehalten und ist somit unabhängig von der Wickelgeschwindigkeit.
Der Bandwickelkopf ist mit zwei Bandabrollsystemen ausgestattet. Die Bandspannungsregelung erfolgt wahlweise mit einem elektrischen Hysterese-Bremssystem oder durch ein mechanisches Bandbremssystem. Ein gründlich getestetes Bandwickelsystem hat genaue, reiß- und faltenfreie Bandergebnisse bei Verwendung verschiedener Bandmaterialien gezeigt. Das Design des Bandwickelkopfes bietet eine besonders kontinuierliche und gleichmäßige Leistung auch bei hoher Arbeitsgeschwindigkeit.
Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.
