FBM 20-600

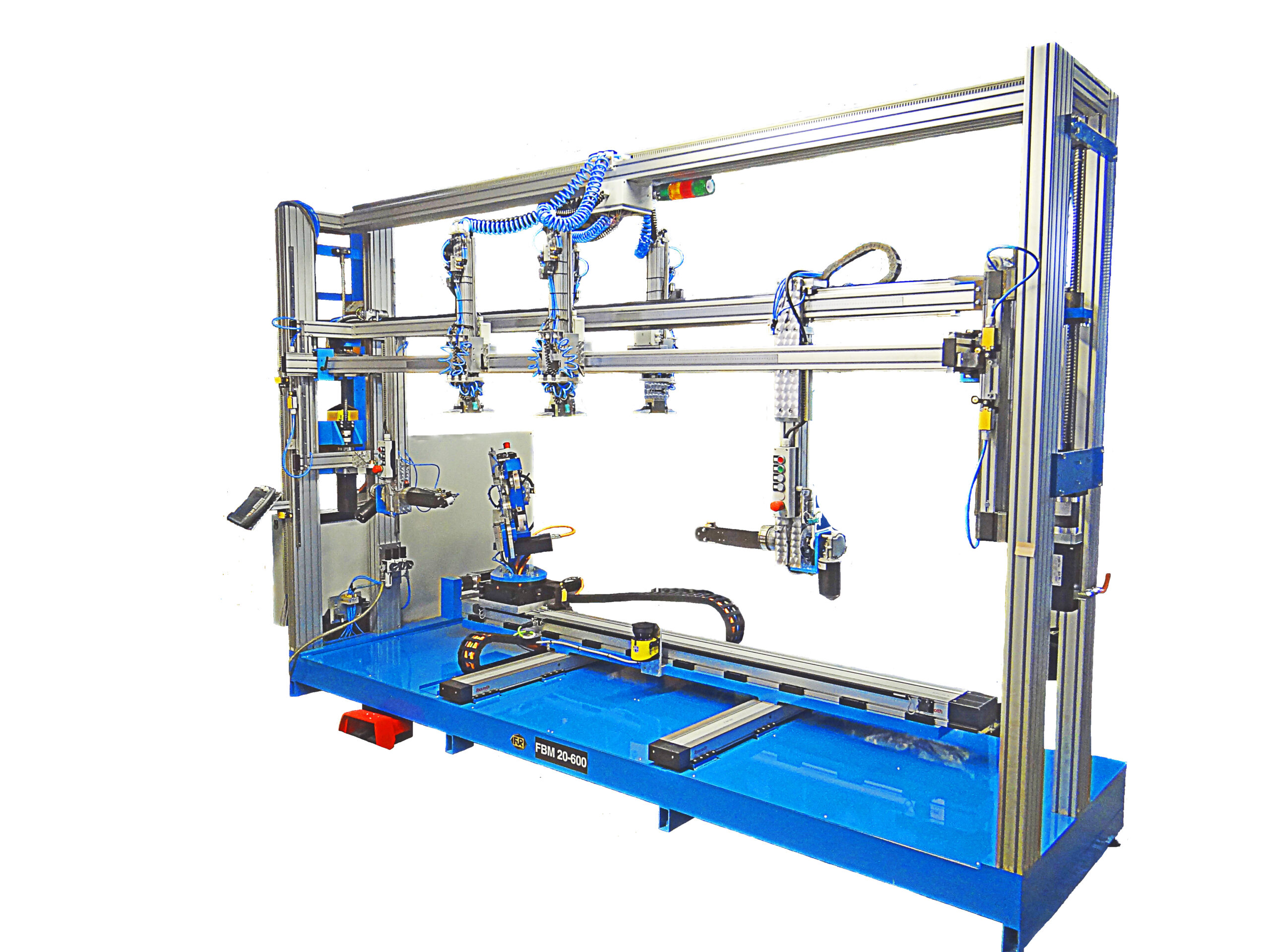

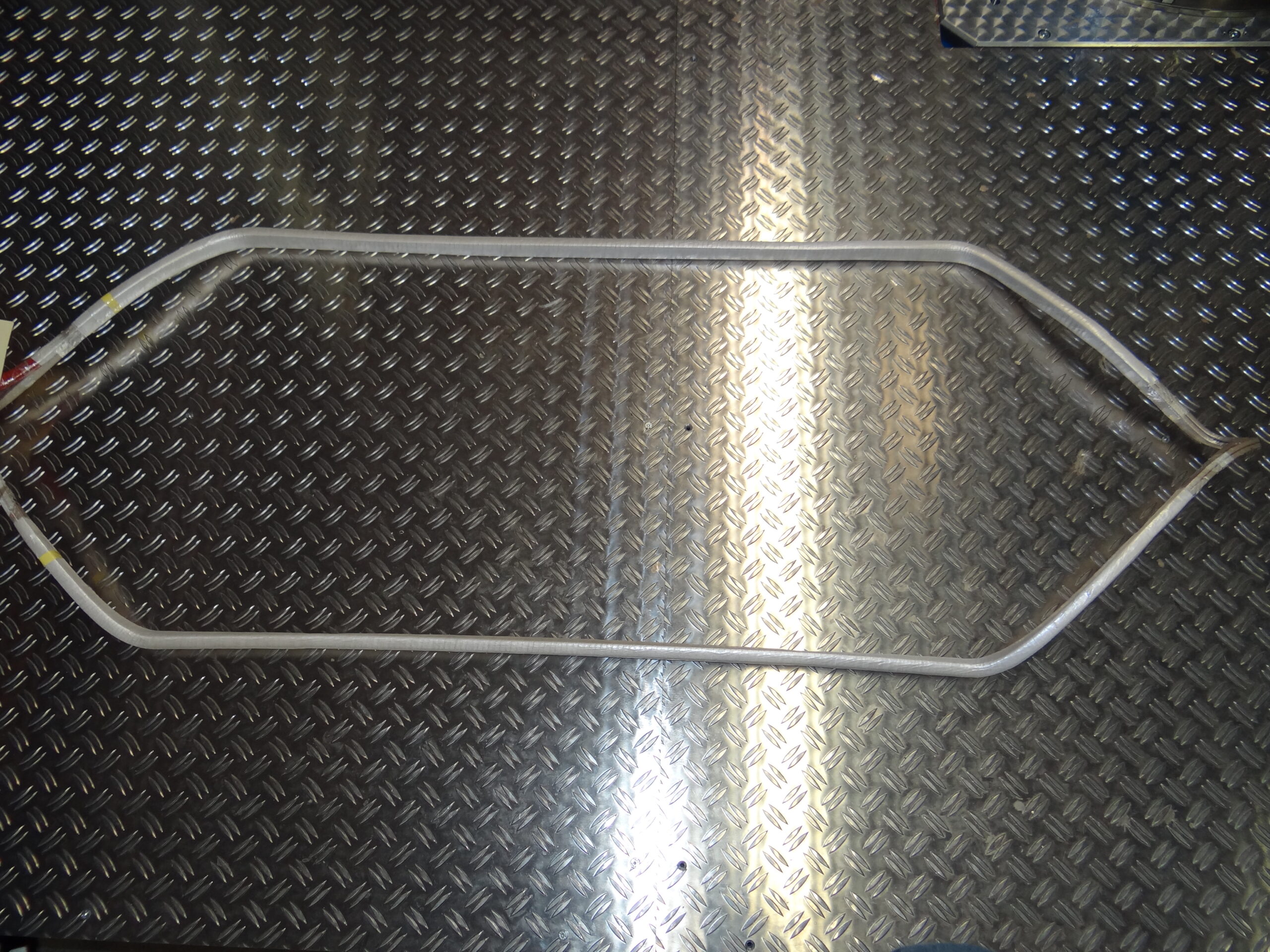

Die FBM 20-600 ist eine neue vollelektronische Formspulbandagieranlage als innovative Weiterentwicklung auf Basis der Bandagieranlage FBM 1. Sie ist speziell für das Isolieren geschlossener Spulen, wie z.B. Formspulen 500-2050 mm Länge, auch „Nasenspulen“ genannt, entwickelt worden. Zusätzlich zu den Bandkopfstützen ist die Anlage auch mit einem neu entwickeltem automatisch zustellbarem Spulenstützensystem ausgestattet, wodurch sich die Anlage auch bei hohen Geschwindigkeiten durch einen sehr ruhigen Lauf auszeichnet. Dadurch wird beim Bandagiervorgang ein exaktes Wickelbild realisiert. Die Automatisierung der Anlage wird durch eine 6-Achs-Steuerung realisiert. Nach dem Teachen der Spulenkonturen wird der komplette Wickelvorgang beider Schenkel inklusive Schwenkung der Spule elektronisch gesteuert. Sämtliche Wickelparameter (Teach-In-Verfahren) werden über eine Display-Bedienerführung eingegeben und sind jederzeit korrigierbar. Eine SPS in Verbindung mit einer Klartextanzeige übernimmt sämtliche Steuerfunktionen. Um den Personenschutz im laufenden Bandagierbetrieb der Anlage zu gewährleisten, sind Laserschutzeinrichtungen im Arbeitsbereich der Maschine integriert. Die Anzahl der Begrenzungen richtet sich nach Größe der Anlage bzw. ist auch auf Kundenwunsch mehrfach realisierbar. Umfangreiches Zubehör ermöglicht die Aufrüstung zum Bandagieren von kurzen geraden und gebogenen Stäben (z.B. Generatorstäbe für kleine Generatoren). Für die Isolierung langer, gerader und gebogener Stäbe empfehlen wir unsere neue Stabbandagiermaschine SDBA (Info und Demo auf unserer Homepage).
