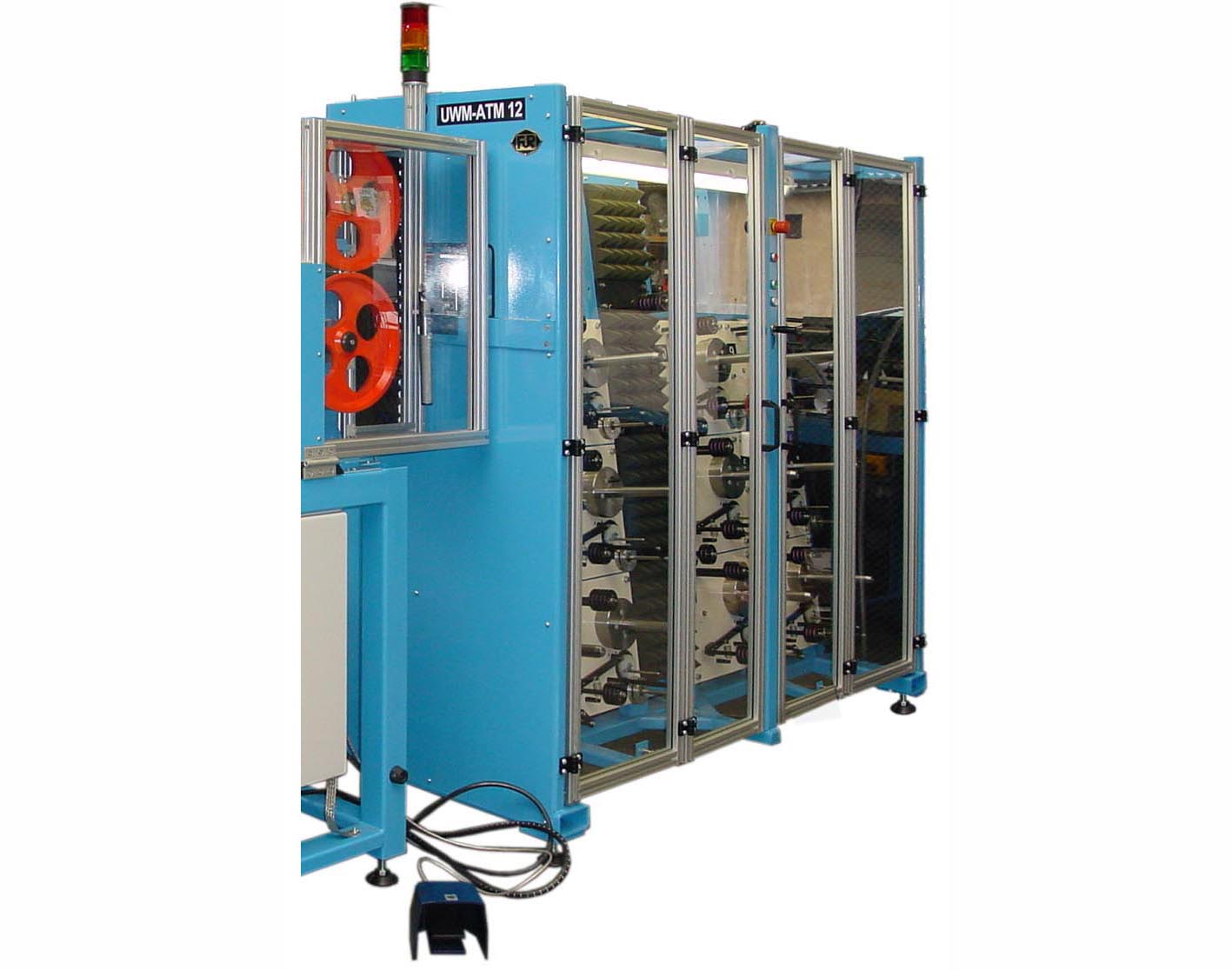

ATM 12

Die Abläufe ATM 8-12-16 sind Mehrfachablaufgestelle mit bis zu 16, als kompakte Baugruppe ausgeführten Einzelablaufstellen. Jede Ablaufeinheit arbeitet als getrenntes System. Somit können bis zu 16 Einzeldrähte zu einem Fach zusammengefasst und umgespult werden (Anzahl der Einzeldrähte des Faches beliebig).

Eine konstante Drahtabzugskraft wird über ein federbelastetes Tänzersystem und ein elektronisch geregeltes Bremssystem realisiert. Als Regelbremsen werden Hysteresebremsen eingesetzt. Die Tänzerposition wird optoelektronisch erfasst (optischer Sensor, Abstandsmessung) und an das Bremsregelsystem übergeben, und dadruch wird ein entsprechender Bremsstrom erzeugt.

Das geregelte Bremssystem ermöglicht hohe Umspulgeschwindigkeiten bei hinreichender Spulqualität (Erfüllung des „Durchhangtests“, auch „Catenary Test“ genannt, siehe techn. Daten).
Im Falle eines Drahtrisses bzw. bei Erreichen des Drahtendes erfolgt über eine Drahtrissschaltung ein Schnellstopp (alle im Einsatz befindlichen Ablaufeinheiten werden gebremst).
Ein „NOT-STOP“ wird über eine Permanentmagnetbremse realisiert.
