Widerstände

Wir stehen Ihnen gerne jederzeit bei der Auswahl der richtigen Anlage zur Verfügung. Bitten füllen Sie hierzu diesen Fragebogen aus. Im Nachgang finden Sie eine große Auswahl von Heizelementwickelmaschinen mit Beispielen von Wickelkörpern.

WWM 10

Die WWM 10 ist für die Endlosbewicklung von Trägermaterialien aller Art konzipiert. Es können Rund- und Flachmaterialien bis zu einem Querschnitt von 10 mm verarbeitet werden. Sämtliche Parameter sind frei programmierbar und widerabrufbar. Abläufe, Aufspulvorrichtungen sowie Widerstandswertregelung sind optional erhältlich.
Infos ausklappenInfos einklappen

Aufgrund des modularen Aufbaus der Maschine sind kundenspezifische Einheiten z.B. Bandagiereinrichtung, Schneideneinrichtung, Heizeinrichtung usw. leicht zu integrieren

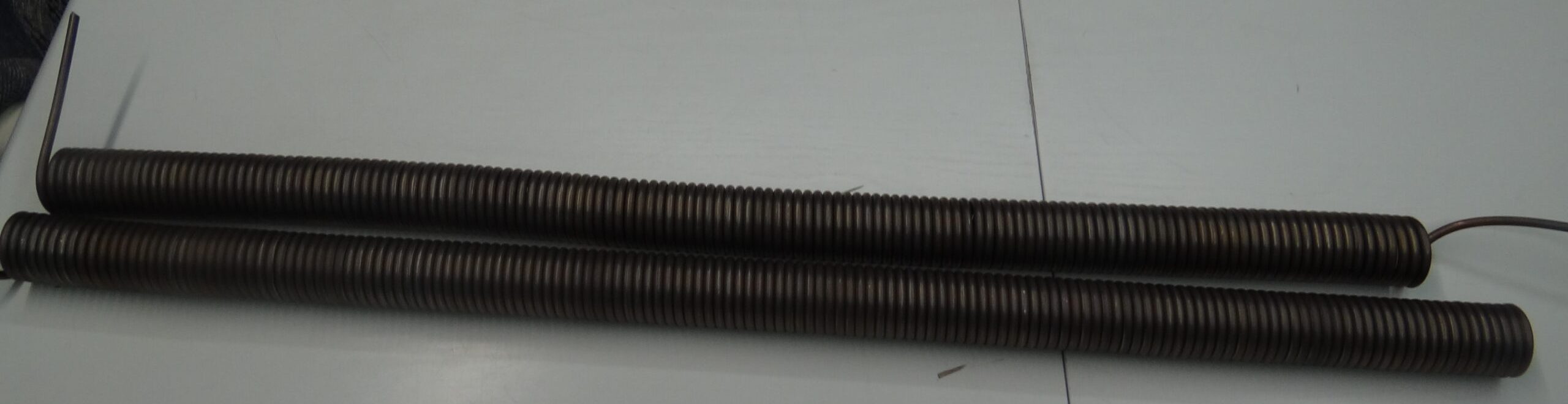

M602-S

Der gesamte Arbeitsprozess der Drahtspulanlage M602-S erfolgt vollständig automatisch in Abarbeitung des jeweils abgespeicherten und angewählten Programms (100 Programme möglich). Die Drehrichtung des Wickelgutes sowie die Spulenparameter werden über eine Display-Bedienerführung eingegeben.
Infos ausklappenInfos einklappen

Ebenfalls programmiert werden Windungszahl und Drahtvorschub. Durch eine An- und Auslauframpe wer-den exakt identische Spiralen hergestellt. Die aufzuspulenden Drähte werden über eine Drahtfüh-rungseinheit auf den Dorn geführt.. Die Maschine stoppt automatisch bei erreichter Windungszahl. Der Dorn wird mittels 3-Backen-Futter gespannt und mit einem verschiebbaren Gegenlager von der rechten Seite unterstützt . Bei Herstellung sehr langer Spiralen auf dünnem Dorn finden zwei pneumatische Stützen Verwendung Die exakte Drahtverlegung erfolgt durch eine Servo-Linearantriebseinheit.

M600

Die Maschine ist mit einer elektronische Drehzahlregelung ausgestattet. Die Wickelgeschwindigkeit kann innerhalb der an Stufenscheibenpaaren vorwählbaren Drehzahlbereiche der Arbeitsbedingung optimal angepasst werden.
Infos ausklappenInfos einklappen

Ein voreinstellbares Zählwerk für Vorwärts- und Rückwärtszählung in beiden Arbeitsdrehrichtungen schaltet die Maschine kurz vor der Endwindungszahl bzw. Meterzahl bei eingebautem Meterzählwerk automatisch auf einen Schleichgang herunter. Damit stoppt sie beim Erreichen der eingestellten Endwindungs- bzw. Meterzahl auf die Windung bzw. den cm genau. Die Einstellung des Verlegungsvorschubes erfolgt stufenlos und läßt sich während des Wickelns korrigieren. Der Verlegungsschlitten kann durch Auskuppeln des Verlegungsvorschubes leicht von Hand an jede beliebige Stelle geführt werden. Das Gegenlager ist leicht verstellbar.

M603

Die Maschine ist mit einer elektronische Drehzahlregelung ausgestattet. Die Wickelgeschwindigkeit kann innerhalb der an Stufenscheibenpaaren vorwählbaren Drehzahlbereiche der Arbeitsbedingung optimal angepasst werden.
Infos ausklappenInfos einklappen

Ein voreinstellbares Zählwerk für Vorwärts- und Rückwärtszählung in beiden Arbeitsdrehrichtungen schaltet die Maschine kurz vor der Endwindungszahl bzw. Meterzahl bei eingebautem Meterzählwerk automatisch auf einen Schleichgang herunter. Damit stoppt sie beim Erreichen der eingestellten Endwindungs- bzw. Meterzahl auf die Windung bzw. den cm genau. Die Einstellung des Verlegungsvorschubes erfolgt stufenlos und läßt sich während des Wickelns korrigieren. Der Verlegungsschlitten kann durch Auskuppeln des Verlegungsvorschubes leicht von Hand an jede beliebige Stelle geführt werden. Das Gegenlager ist leicht verstellbar.

M606

Die Maschine ist mit einer elektronische Drehzahlregelung ausgestattet. Die Wickelgeschwindigkeit kann innerhalb der an Stufenscheibenpaaren vorwählbaren Drehzahlbereiche der Arbeitsbedingung optimal angepasst werden.
Infos ausklappenInfos einklappen

Ein voreinstellbares Zählwerk für Vorwärts- und Rückwärtszählung in beiden Arbeitsdrehrichtungen schaltet die Maschine kurz vor der Endwindungszahl bzw. Meterzahl bei eingebautem Meterzählwerk automatisch auf einen Schleichgang herunter. Damit stoppt sie beim Erreichen der eingestellten Endwindungs- bzw. Meterzahl auf die Windung bzw. den cm genau. Die Einstellung des Verlegungsvorschubes erfolgt stufenlos und läßt sich während des Wickelns korrigieren. Der Verlegungsschlitten kann durch Auskuppeln des Verlegungsvorschubes leicht von Hand an jede beliebige Stelle geführt werden. Das Gegenlager ist leicht verstellbar.
