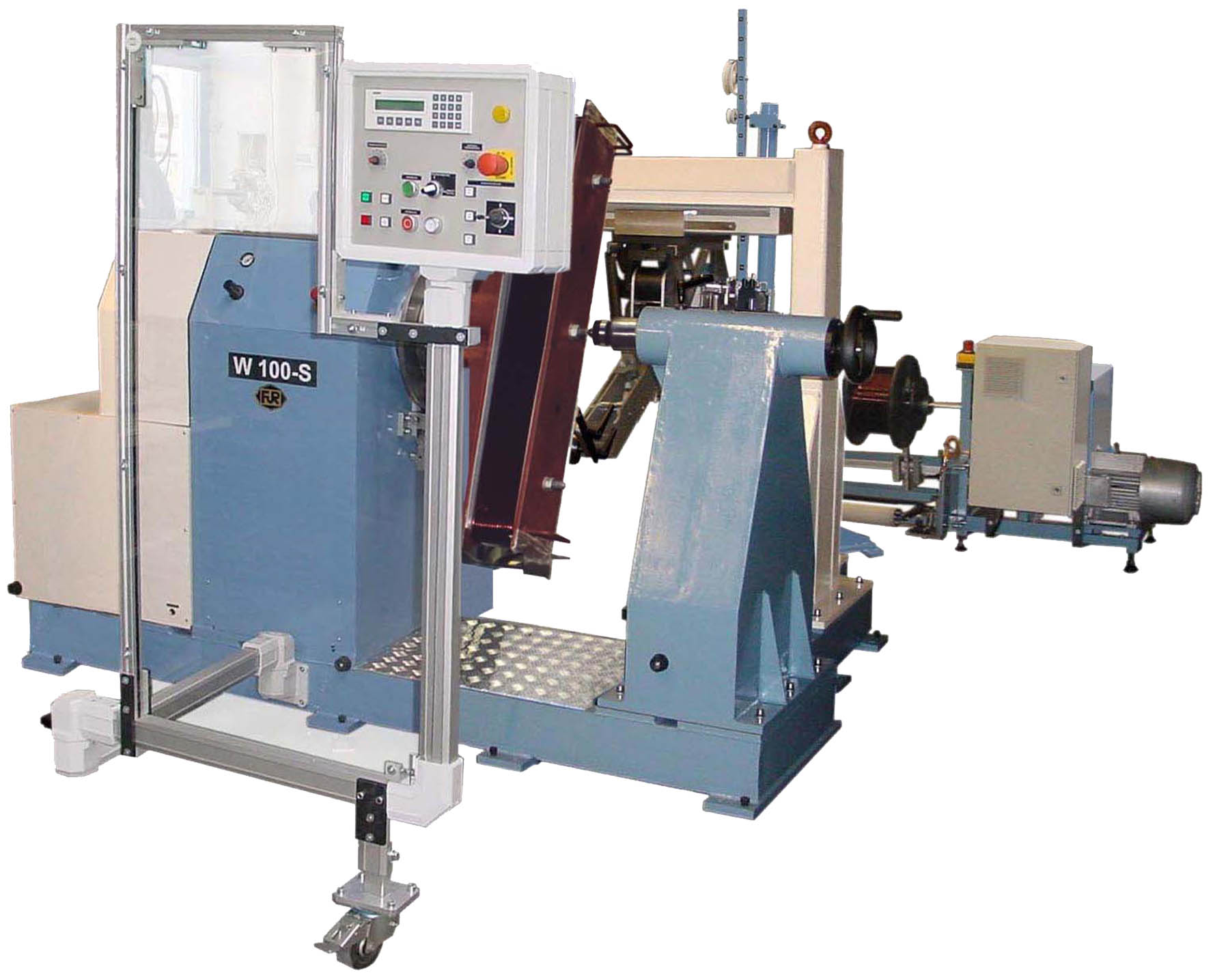

W 100

Die Lagenwickelmaschine W 100 ist eine äußerst stabile, universell einsetzbare Maschine zum Wickeln von großen Lagenspulen.
Beim Bewickeln von Spulenkörpern rechteckiger Geometrie wird der Draht mittels pneumatischer Andruckvorrichtung in Kombination mit der Drahtführungseinheit an den Spulenkörper bzw. an die jeweils untere Drahtlage gedrückt. Gegenüber dem Wickeln ohne Andruck ist ein höherer „Füllgrad“ möglich. Häufig unzulässige „Ausbauchungen“ (vorgeschriebene geometrische Verhältnisse, z.B. Einbaumaße) werden vermieden.

Bitte füllen Sie die nachstehende Tabelle aus. Ihre entsprechenden Angaben ermöglichen uns eine genaue Angebotsausarbeitung für optimal geeignete Maschinen. Zusätzlich empfehlen wir die Übersendung von Zeichnungsunterlagen und bewickelten Mustern.

Formular

    Wicklungs-Nr. 1 2 3
    Verwendungszweck des Kernes (Trafo etc.)
    Besonderheiten (Lötfaden, Zwischenisolation)
    Drahtart (Cul, CrNi, etc.)
    Drahtdurchmesser / Drahtquerschnitt
    Körperabmessungen L1
    L2
    A
    B
    a
    b
    da
    Spule rund
    Spule quadratisch
    Mehrfachwicklung
    Anzahl der Windungen
    Benötigte Drahtlänge
    Anzahl der Lagen
    Lagenabschaltung nach jeder Lage
    nach wieviel Lagen
    Sonstige Angaben

    Mit * gekennzeichnete Felder sind Pflichtfelder
